Indicadores de Ascó I (Trimestre 4 año 2012)

Para ver las gráficas de evolución de los indicadores, pulse sobre éstos en el diagrama.

Sucesos iniciadores	Sistemas de mitigación	Integridad de barreras	Preparación para emergencias	Protección radiológica ocupacional	Protección radiológica del público
Paradas instantáneas no programadas [V]	Fallos funcionales de los sistemas de seguridad [V]	Actividad del sistema refrigerante [V]	Respuesta ante emergencias [V]	Efectividad del control de la exposición ocupacional [V]	Control de efluentes radiactivos [V]
Cambios de potencia no programados [V]	IFSM (Generadores Diesel) [V]*	Fugas del sistema refrigerante [V]	Organización de emergencia [V]
Disparos con complicaciones [V]	IFSM (Inyección de alta presión) [V]*		Instalaciones, equipos y medios [V]
	IFSM (Agua de alimentación auxiliar) [V]*
	IFSM (Extracción de calor residual) [V]*
	IFSM (Agua de refrigeración) [V]*

(*) El color resultante corresponde al valor calculado en el trimestre anterior, ya que los datos de este indicador se entregan retrasados un trimestre

Indicadores de Ascó I (Trimestre 4 año 2012)

Sucesos iniciadores

Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico (I1)
imagen

Cambios de potencia no programados por cada 7000 horas de reactor crítico (I3)
imagen

Disparos con complicaciones (I4)

Sistemas de mitigación

Fallos funcionales de los sistemas de seguridad (M2)
imagen

IFSM (Generadores Diesel) (M1GD)
imagen

IFSM (Inyección de alta presión) (M1HPIS)
imagen

IFSM (Agua de alimentación auxiliar) (M1AFW)
imagen

IFSM (Extracción de calor residual) (M1RHR)
imagen

IFSM (Agua de refrigeración) (M1CCW/ESW)

Integridad de barreras

Actividad específica del sistema de refrigerante del reactor (B1)
imagen

Fugas del sistema de refrigerante del reactor (B2)

Preparación para emergencias

Respuesta ante situaciones de emergencia y simulacros (E1)
imagen

Organización de emergencia (E2)
imagen

Instalaciones, equipos y medios (E3)

Protección radiológica ocupacional

Efectividad del control de la exposición ocupacional (O)

Protección radiológica del público

Control de efluentes radiactivos (P)

Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico (I1)

Ascó I: Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico

Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico	1T/12	2T/12	3T/12	4T/12
Número de paradas no programadas (N)	0	0	0	1
Número de horas crítico (h)	2183,000	2184,000	2208,000	1111,540
I1	0,000	0,000	0,000	0,911

subir

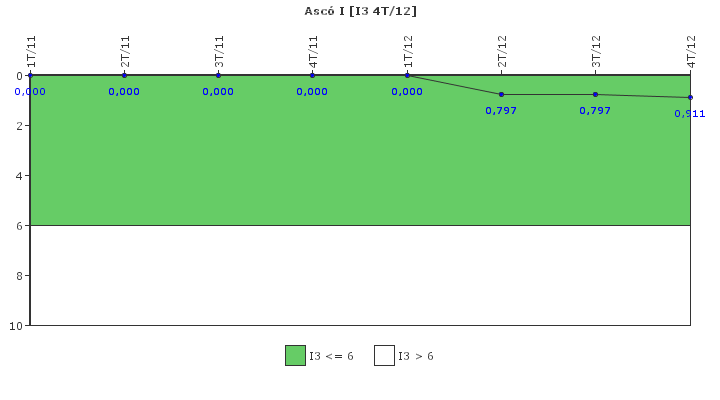

Cambios de potencia no programados por cada 7000 horas de reactor crítico (I3)

Ascó I: Cambios de potencia no programados por cada 7000 horas de reactor crítico

Cambios de potencia no programados por cada 7000 horas de reactor crítico	1T/12	2T/12	3T/12	4T/12
Número de cambios de potencia (N)	0	1	0	0
Número de horas crítico (h)	2183,000	2184,000	2208,000	1111,540
I3	0,000	0,797	0,797	0,911

subir

Disparos con complicaciones (I4)

Disparos con complicaciones	1T/12	2T/12	3T/12	4T/12
Número de disparos con complicaciones (N)	0	0	0	0
I4	0,000	0,000	0,000	0,000

subir

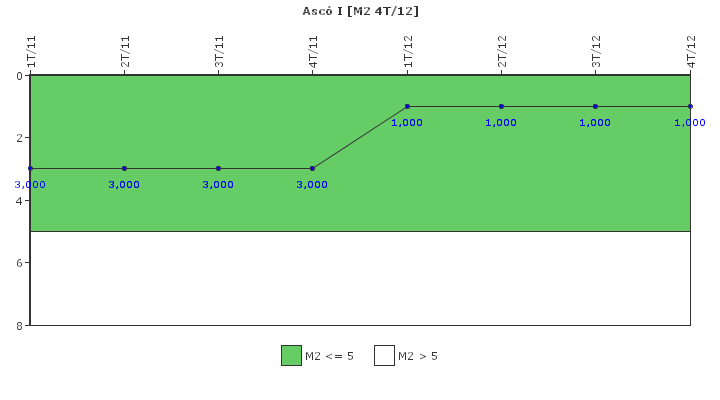

Fallos funcionales de los sistemas de seguridad (M2)

Ascó I: Fallos funcionales de los sistemas de seguridad

Fallos funcionales de los sistemas de seguridad	1T/12	2T/12	3T/12	4T/12
Fallos funcionales de sistemas de seguridad (N)	0	1	0	0
M2	1,000	1,000	1,000	1,000

subir

IFSM (Generadores Diesel) (M1GD)

IFSM (Generadores Diesel)	2T/10	3T/10	4T/10	1T/11	2T/11	3T/11	4T/11	1T/12	2T/12	3T/12	4T/12
Número de horas crítico (h)	2177,250	2208,000	2209,000	1848,470	721,580	2208,000	2209,000	2183,000	2184,000	2208,000	1111,540
Indice de Indisponibilidad (UAI) (1/año)	-1,36E-7	-1,046E-7	-1,141E-7	-1,101E-7	-9,758E-8	-1,01E-7	-8,548E-8	-1,894E-7	-2,176E-8	-1,816E-8	-
Indice de Fiabilidad (URI) (1/año)	1,936E-6	1,936E-6	1,936E-6	1,936E-6	3,567E-6	3,567E-6	3,567E-6	1,936E-6	4,03E-7	2,154E-7	-
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	-
M1GD	1,8E-6	1,832E-6	1,822E-6	1,826E-6	3,47E-6	3,466E-6	3,482E-6	1,747E-6	3,812E-7	1,972E-7	-

Observaciones
Los datos del IFSM se entregan retrasados un trimestre

subir

IFSM (Inyección de alta presión) (M1HPIS)

Ascó I: IFSM (Inyección de alta presión)

IFSM (Inyección de alta presión)	2T/10	3T/10	4T/10	1T/11	2T/11	3T/11	4T/11	1T/12	2T/12	3T/12	4T/12
Número de horas crítico (h)	2177,250	2208,000	2209,000	1848,470	721,580	2208,000	2209,000	2183,000	2184,000	2208,000	1111,540
Indice de Indisponibilidad (UAI) (1/año)	-6,155E-8	-6,155E-8	-6,222E-8	-6,193E-8	-6,106E-8	-6,15E-8	-6,15E-8	-6,153E-8	-2,746E-8	1,227E-8	-
Indice de Fiabilidad (URI) (1/año)	8,742E-7	8,835E-7	4,201E-7	4,201E-7	4,201E-7	4,249E-7	4,249E-7	4,249E-7	1,392E-7	-2,264E-8	-
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	-
M1HPIS	8,127E-7	8,219E-7	3,579E-7	3,582E-7	3,59E-7	3,634E-7	3,634E-7	3,634E-7	1,118E-7	-1,037E-8	-

Observaciones
Los datos del IFSM se entregan retrasados un trimestre

subir

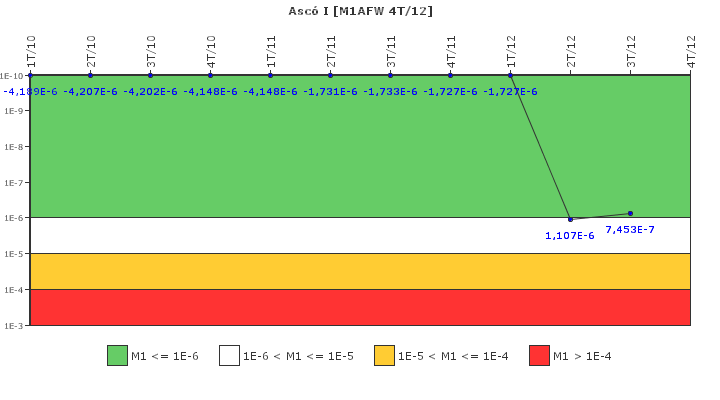

IFSM (Agua de alimentación auxiliar) (M1AFW)

Ascó I: IFSM (Agua de alimentación auxiliar)

IFSM (Agua de alimentación auxiliar)	2T/10	3T/10	4T/10	1T/11	2T/11	3T/11	4T/11	1T/12	2T/12	3T/12	4T/12
Número de horas crítico (h)	2177,250	2208,000	2209,000	1848,470	721,580	2208,000	2209,000	2183,000	2184,000	2208,000	1111,540
Indice de Indisponibilidad (UAI) (1/año)	-2,337E-7	-2,337E-7	-1,8E-7	-1,791E-7	5,204E-8	4,551E-8	5,167E-8	5,134E-8	7,993E-8	7,459E-8	-
Indice de Fiabilidad (URI) (1/año)	-3,973E-6	-3,968E-6	-3,968E-6	-3,968E-6	-1,783E-6	-1,778E-6	-1,778E-6	-1,778E-6	1,027E-6	6,707E-7	-
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	-
M1AFW	-4,207E-6	-4,202E-6	-4,148E-6	-4,148E-6	-1,731E-6	-1,733E-6	-1,727E-6	-1,727E-6	1,107E-6	7,453E-7	-

Observaciones
Los datos del IFSM se entregan retrasados un trimestre

subir

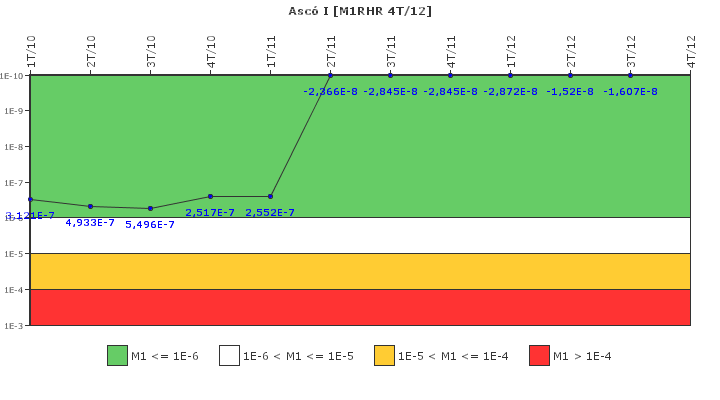

IFSM (Extracción de calor residual) (M1RHR)

Ascó I: IFSM (Extracción de calor residual)

IFSM (Extracción de calor residual)	2T/10	3T/10	4T/10	1T/11	2T/11	3T/11	4T/11	1T/12	2T/12	3T/12	4T/12
Número de horas crítico (h)	2177,250	2208,000	2209,000	1848,470	721,580	2208,000	2209,000	2183,000	2184,000	2208,000	1111,540
Indice de Indisponibilidad (UAI) (1/año)	1,193E-7	1,721E-7	1,638E-7	1,674E-7	1,782E-7	1,727E-7	1,727E-7	1,724E-7	6,453E-8	6,255E-8	-
Indice de Fiabilidad (URI) (1/año)	3,739E-7	3,775E-7	8,784E-8	8,784E-8	-2,018E-7	-2,011E-7	-2,011E-7	-2,011E-7	-7,973E-8	-7,862E-8	-
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	-
M1RHR	4,933E-7	5,496E-7	2,517E-7	2,552E-7	-2,366E-8	-2,845E-8	-2,845E-8	-2,872E-8	-1,52E-8	-1,607E-8	-

Observaciones
Los datos del IFSM se entregan retrasados un trimestre

subir

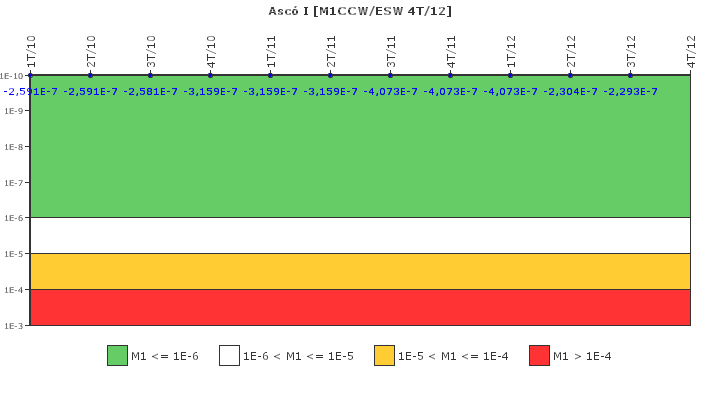

IFSM (Agua de refrigeración) (M1CCW/ESW)

IFSM (Agua de refrigeración)	2T/10	3T/10	4T/10	1T/11	2T/11	3T/11	4T/11	1T/12	2T/12	3T/12	4T/12
Número de horas crítico (h)	2177,250	2208,000	2209,000	1848,470	721,580	2208,000	2209,000	2183,000	2184,000	2208,000	1111,540
Indice de Indisponibilidad (UAI) (1/año)	2,651E-8	2,651E-8	-3,129E-8	-3,129E-8	-3,129E-8	-3,129E-8	-3,129E-8	-3,129E-8	-7,009E-8	-7,009E-8	-
Indice de Fiabilidad (URI) (1/año)	-2,856E-7	-2,846E-7	-2,846E-7	-2,846E-7	-2,846E-7	-3,76E-7	-3,76E-7	-3,76E-7	-1,603E-7	-1,592E-7	-
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	-
M1CCW/ESW	-2,591E-7	-2,581E-7	-3,159E-7	-3,159E-7	-3,159E-7	-4,073E-7	-4,073E-7	-4,073E-7	-2,304E-7	-2,293E-7	-

Observaciones
Los datos del IFSM se entregan retrasados un trimestre

subir

Actividad específica del sistema de refrigerante del reactor (B1)

Ascó I: Actividad específica del sistema de refrigerante del reactor

Actividad específica del sistema de refrigerante del reactor	1T/12	2T/12	3T/12	4T/12
Valor máximo de actividad del sistema de refrigerante del reactor (μCi/g)	9,54E-3	0,013	6,65E-3	0,012
Límite de las especificaciones técnicas (μCi/g)	1,000	1,000	1,000	1,000
B1	0,954	1,290	0,665	1,180

Observaciones
En Noviembre : Parada de Recarga de la Unidad

subir

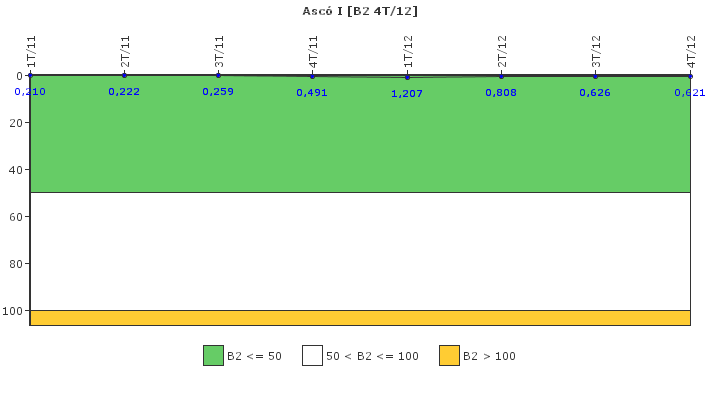

Fugas del sistema de refrigerante del reactor (B2)

Ascó I: Fugas del sistema de refrigerante del reactor

Fugas del sistema de refrigerante del reactor	1T/12	2T/12	3T/12	4T/12
Valor máximo de fugas del sistema de refrigerante del reactor (l/min)	0,457	0,306	0,237	0,235
Límite de las especificaciones técnicas (l/min)	37,850	37,850	37,850	37,850
B2	1,207	0,808	0,626	0,621

Observaciones
En Noviembre : Parada de Recarga de la Unidad

subir

Respuesta ante situaciones de emergencia y simulacros (E1)

Ascó I: Respuesta ante situaciones de emergencia y simulacros

Respuesta ante situaciones de emergencia y simulacros	1T/11	2T/11	3T/11	4T/11	1T/12	2T/12	3T/12	4T/12
Número de notificaciones realizadas correctamente y en plazo (N)	0	0	0	43	0	0	0	34
Número de notificaciones previstas (N)	0	0	0	49	0	0	0	35
E1	90,541	90,541	90,541	91,579	91,579	91,579	91,579	91,667

subir

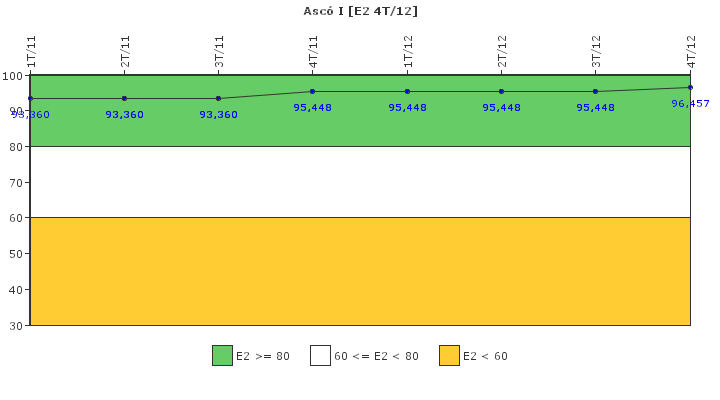

Organización de emergencia (E2)

Organización de emergencia	1T/11	2T/11	3T/11	4T/11	1T/12	2T/12	3T/12	4T/12
Total de horas/persona realmente empleadas en formación , simulacros y emergencias (h)	0,000	0,000	0,000	2895,000	0,000	0,000	0,000	3094,000
Total de horas/persona previstas en formación , simulacros y emergencias (h)	0,000	0,000	0,000	3008,000	0,000	0,000	0,000	3201,000
E2	93,360	93,360	93,360	95,448	95,448	95,448	95,448	96,457

subir

Instalaciones, equipos y medios (E3)

Instalaciones, equipos y medios	1T/11	2T/11	3T/11	4T/11	1T/12	2T/12	3T/12	4T/12
Numero de verificaciones reales con resultado aceptable (N)	0	786	0	809	0	815	0	817
Número de verificaciones previstas (N)	0	803	0	817	0	826	0	840
E3	98,562	98,321	98,321	98,891	98,891	98,729	98,729	98,205

subir

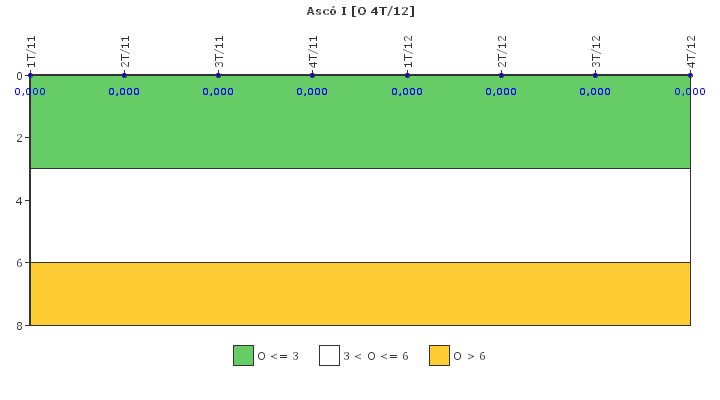

Efectividad del control de la exposición ocupacional (O)

Ascó I: Efectividad del control de la exposición ocupacional

Efectividad del control de la exposición ocupacional	1T/12	2T/12	3T/12	4T/12
Número de ocurrencias en zonas de permanencia reglamentadas (N)	0	0	0	0
Número de ocurrencias en zonas de acceso prohibido (N)	0	0	0	0
Número de exposiciones no planificadas (N)	0	0	0	0
O	0,000	0,000	0,000	0,000

subir

Control de efluentes radiactivos (P)

Ascó I: Control de efluentes radiactivos

Control de efluentes radiactivos	1T/12	2T/12	3T/12	4T/12
Número de casos de incumplimiento de la dosis mensual (N)	0	0	0	0
¿Superada la dosis acumulada de 100μS los últimos doce meses?	No	No	No	No
Número de liberaciones incontroladas (N)	0	0	0	0
P	0,000	0,000	0,000	0,000

subir
