Indicadores de Vandellos II (Trimestre 4 año 2012)

Para ver las gráficas de evolución de los indicadores, pulse sobre éstos en el diagrama.

Sucesos iniciadores	Sistemas de mitigación	Integridad de barreras	Preparación para emergencias	Protección radiológica ocupacional	Protección radiológica del público
Paradas instantáneas no programadas [V]	Fallos funcionales de los sistemas de seguridad [V]	Actividad del sistema refrigerante [V]	Respuesta ante emergencias [V]	Efectividad del control de la exposición ocupacional [V]	Control de efluentes radiactivos [V]
Cambios de potencia no programados [V]	IFSM (Generadores Diesel) [V]*	Fugas del sistema refrigerante [V]	Organización de emergencia [V]
Disparos con complicaciones [V]	IFSM (Inyección de alta presión) [V]*		Instalaciones, equipos y medios [V]
	IFSM (Agua de alimentación auxiliar) [V]*
	IFSM (Extracción de calor residual) [V]*
	IFSM (Agua de refrigeración) [V]*

(*) El color resultante corresponde al valor calculado en el trimestre anterior, ya que los datos de este indicador se entregan retrasados un trimestre

Indicadores de Vandellós II (Trimestre 4 año 2012)

Sucesos iniciadores

Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico (I1)
imagen

Cambios de potencia no programados por cada 7000 horas de reactor crítico (I3)
imagen

Disparos con complicaciones (I4)

Sistemas de mitigación

Fallos funcionales de los sistemas de seguridad (M2)
imagen

IFSM (Generadores Diesel) (M1GD)
imagen

IFSM (Inyección de alta presión) (M1HPIS)
imagen

IFSM (Agua de alimentación auxiliar) (M1AFW)
imagen

IFSM (Extracción de calor residual) (M1RHR)
imagen

IFSM (Agua de refrigeración) (M1CCW/ESW)

Integridad de barreras

Actividad específica del sistema de refrigerante del reactor (B1)
imagen

Fugas del sistema de refrigerante del reactor (B2)

Preparación para emergencias

Respuesta ante situaciones de emergencia y simulacros (E1)
imagen

Organización de emergencia (E2)
imagen

Instalaciones, equipos y medios (E3)

Protección radiológica ocupacional

Efectividad del control de la exposición ocupacional (O)

Protección radiológica del público

Control de efluentes radiactivos (P)

Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico (I1)

Vandellós II: Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico

Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico	1T/12	2T/12	3T/12	4T/12
Número de paradas no programadas (N)	1	0	0	0
Número de horas crítico (h)	2165,000	1320,000	1977,630	2209,000
I1	2,462	1,781	1,834	0,912

subir

Cambios de potencia no programados por cada 7000 horas de reactor crítico (I3)

Vandellós II: Cambios de potencia no programados por cada 7000 horas de reactor crítico

Cambios de potencia no programados por cada 7000 horas de reactor crítico	1T/12	2T/12	3T/12	4T/12
Número de cambios de potencia (N)	0	0	0	0
Número de horas crítico (h)	2165,000	1320,000	1977,630	2209,000
I3	0,821	0,000	0,000	0,000

subir

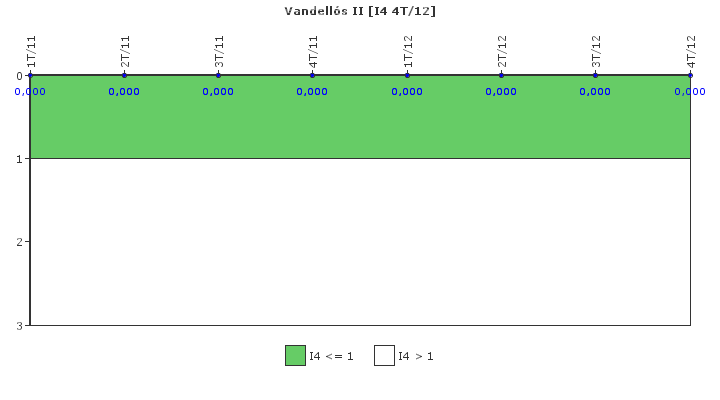

Disparos con complicaciones (I4)

Vandellós II: Disparos con complicaciones

Disparos con complicaciones	1T/12	2T/12	3T/12	4T/12
Número de disparos con complicaciones (N)	0	0	0	0
I4	0,000	0,000	0,000	0,000

subir

Fallos funcionales de los sistemas de seguridad (M2)

Vandellós II: Fallos funcionales de los sistemas de seguridad

Fallos funcionales de los sistemas de seguridad	1T/12	2T/12	3T/12	4T/12
Fallos funcionales de sistemas de seguridad (N)	0	0	0	0
M2	2,000	0,000	0,000	0,000

subir

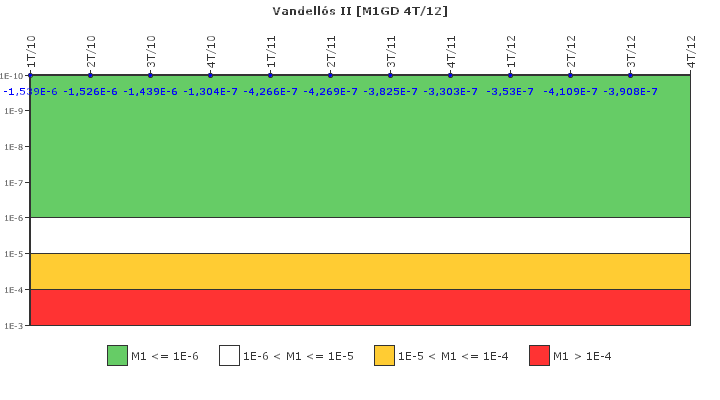

IFSM (Generadores Diesel) (M1GD)

IFSM (Generadores Diesel)	2T/10	3T/10	4T/10	1T/11	2T/11	3T/11	4T/11	1T/12	2T/12	3T/12	4T/12
Número de horas crítico (h)	2184,000	2208,000	2209,000	674,830	1988,300	2208,000	2169,370	2165,000	1320,000	1977,630	2209,000
Indice de Indisponibilidad (UAI) (1/año)	-9,02E-8	-1,045E-7	-1,018E-7	-1,66E-7	-1,655E-7	-1,008E-7	-6,494E-8	-8,613E-8	-9,68E-8	-1,008E-7	-
Indice de Fiabilidad (URI) (1/año)	-1,436E-6	-1,335E-6	-2,867E-8	-2,606E-7	-2,614E-7	-2,817E-7	-2,654E-7	-2,669E-7	-3,141E-7	-2,9E-7	-
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	-
M1GD	-1,526E-6	-1,439E-6	-1,304E-7	-4,266E-7	-4,269E-7	-3,825E-7	-3,303E-7	-3,53E-7	-4,109E-7	-3,908E-7	-

Observaciones
Los datos del IFSM se entregan retrasados un trimestre

subir

IFSM (Inyección de alta presión) (M1HPIS)

Vandellós II: IFSM (Inyección de alta presión)

IFSM (Inyección de alta presión)	2T/10	3T/10	4T/10	1T/11	2T/11	3T/11	4T/11	1T/12	2T/12	3T/12	4T/12
Número de horas crítico (h)	2184,000	2208,000	2209,000	674,830	1988,300	2208,000	2169,370	2165,000	1320,000	1977,630	2209,000
Indice de Indisponibilidad (UAI) (1/año)	-2,191E-7	-2,198E-7	-2,199E-7	-2,193E-7	-2,282E-7	-2,282E-7	-2,282E-7	-2,282E-7	-2,282E-7	-2,282E-7	-
Indice de Fiabilidad (URI) (1/año)	-2,578E-7	-1,914E-7	-1,751E-7	-2,964E-7	-5,207E-7	-5,271E-7	-5,047E-7	-4,939E-7	-5,304E-7	-5,091E-7	-
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	-
M1HPIS	-4,768E-7	-4,112E-7	-3,95E-7	-5,157E-7	-7,489E-7	-7,553E-7	-7,329E-7	-7,22E-7	-7,586E-7	-7,373E-7	-

Observaciones
Los datos del IFSM se entregan retrasados un trimestre

subir

IFSM (Agua de alimentación auxiliar) (M1AFW)

Vandellós II: IFSM (Agua de alimentación auxiliar)

IFSM (Agua de alimentación auxiliar)	2T/10	3T/10	4T/10	1T/11	2T/11	3T/11	4T/11	1T/12	2T/12	3T/12	4T/12
Número de horas crítico (h)	2184,000	2208,000	2209,000	674,830	1988,300	2208,000	2169,370	2165,000	1320,000	1977,630	2209,000
Indice de Indisponibilidad (UAI) (1/año)	-6,103E-7	-6,159E-7	-6,167E-7	-6,275E-7	-6,272E-7	-6,467E-7	-6,686E-7	-6,688E-7	-6,695E-7	-6,697E-7	-
Indice de Fiabilidad (URI) (1/año)	-1,355E-6	-1,35E-6	-1,266E-6	-1,274E-6	-1,279E-6	-1,275E-6	-1,249E-6	-1,245E-6	-1,253E-6	-1,252E-6	-
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	-
M1AFW	-1,966E-6	-1,965E-6	-1,883E-6	-1,901E-6	-1,906E-6	-1,921E-6	-1,917E-6	-1,914E-6	-1,923E-6	-1,922E-6	-

Observaciones
Los datos del IFSM se entregan retrasados un trimestre

subir

IFSM (Extracción de calor residual) (M1RHR)

Vandellós II: IFSM (Extracción de calor residual)

IFSM (Extracción de calor residual)	2T/10	3T/10	4T/10	1T/11	2T/11	3T/11	4T/11	1T/12	2T/12	3T/12	4T/12
Número de horas crítico (h)	2184,000	2208,000	2209,000	674,830	1988,300	2208,000	2169,370	2165,000	1320,000	1977,630	2209,000
Indice de Indisponibilidad (UAI) (1/año)	-3,348E-8	-3,667E-8	-3,715E-8	-3,436E-8	-6,915E-8	7,371E-9	5,311E-9	3,249E-8	4,253E-8	3,984E-8	-
Indice de Fiabilidad (URI) (1/año)	8,922E-7	8,166E-7	8,602E-7	6,666E-7	6,123E-7	6,42E-7	6,585E-7	7,01E-7	5,571E-7	7,402E-8	-
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	-
M1RHR	8,587E-7	7,8E-7	8,231E-7	6,322E-7	5,431E-7	6,494E-7	6,638E-7	7,335E-7	5,996E-7	1,139E-7	-

Observaciones
Los datos del IFSM se entregan retrasados un trimestre

subir

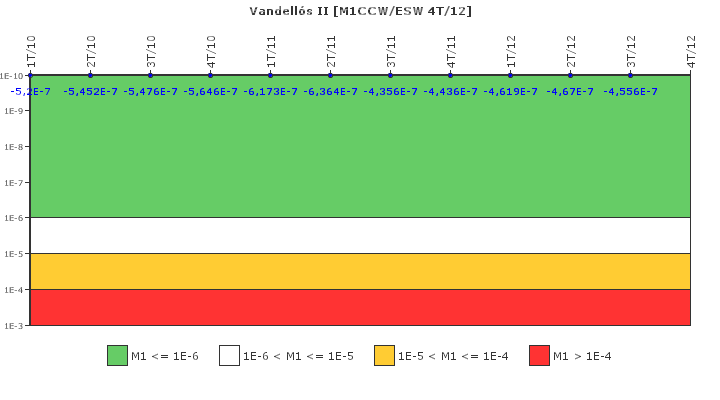

IFSM (Agua de refrigeración) (M1CCW/ESW)

Vandellós II: IFSM (Agua de refrigeración)

IFSM (Agua de refrigeración)	2T/10	3T/10	4T/10	1T/11	2T/11	3T/11	4T/11	1T/12	2T/12	3T/12	4T/12
Número de horas crítico (h)	2184,000	2208,000	2209,000	674,830	1988,300	2208,000	2169,370	2165,000	1320,000	1977,630	2209,000
Indice de Indisponibilidad (UAI) (1/año)	0,000	0,000	0,000	0,000	0,000	2,14E-7	2,085E-7	2,042E-7	1,922E-7	1,877E-7	-
Indice de Fiabilidad (URI) (1/año)	-5,452E-7	-5,476E-7	-5,646E-7	-6,173E-7	-6,364E-7	-6,496E-7	-6,521E-7	-6,661E-7	-6,592E-7	-6,433E-7	-
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	-
M1CCW/ESW	-5,452E-7	-5,476E-7	-5,646E-7	-6,173E-7	-6,364E-7	-4,356E-7	-4,436E-7	-4,619E-7	-4,67E-7	-4,556E-7	-

Observaciones
Los datos del IFSM se entregan retrasados un trimestre

subir

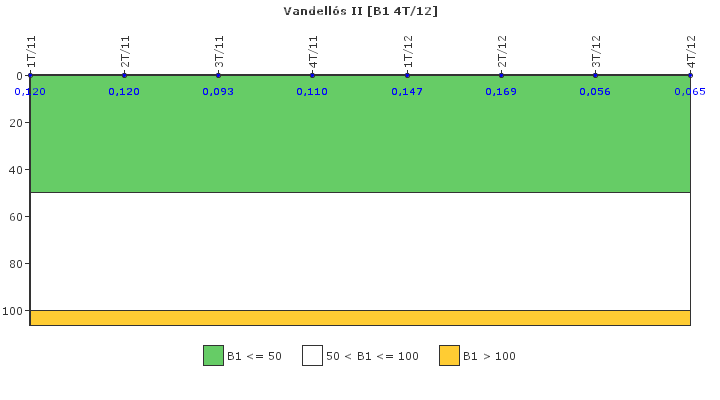

Actividad específica del sistema de refrigerante del reactor (B1)

Vandellós II: Actividad específica del sistema de refrigerante del reactor

Actividad específica del sistema de refrigerante del reactor	1T/12	2T/12	3T/12	4T/12
Valor máximo de actividad del sistema de refrigerante del reactor (Bq/kg)	5,44E4	6,25E4	2,08E4	2,42E4
Límite de las especificaciones técnicas (Bq/kg)	3,7E7	3,7E7	3,7E7	3,7E7
B1	0,147	0,169	0,056	0,065

subir

Fugas del sistema de refrigerante del reactor (B2)

Vandellós II: Fugas del sistema de refrigerante del reactor

Fugas del sistema de refrigerante del reactor	1T/12	2T/12	3T/12	4T/12
Valor máximo de fugas del sistema de refrigerante del reactor (l/h)	126,120	97,370	87,170	52,110
Límite de las especificaciones técnicas (l/h)	2270,000	2270,000	2270,000	2270,000
B2	5,556	4,289	3,840	2,296

subir

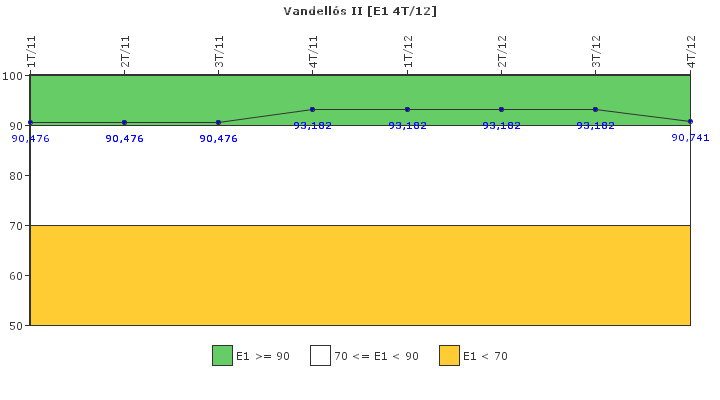

Respuesta ante situaciones de emergencia y simulacros (E1)

Vandellós II: Respuesta ante situaciones de emergencia y simulacros

Respuesta ante situaciones de emergencia y simulacros	1T/11	2T/11	3T/11	4T/11	1T/12	2T/12	3T/12	4T/12
Número de notificaciones realizadas correctamente y en plazo (N)	0	0	0	23	0	0	0	26
Número de notificaciones previstas (N)	0	0	0	24	0	0	0	30
E1	90,476	90,476	90,476	93,182	93,182	93,182	93,182	90,741

subir

Organización de emergencia (E2)

Vandellós II: Organización de emergencia

Organización de emergencia	1T/11	2T/11	3T/11	4T/11	1T/12	2T/12	3T/12	4T/12
Total de horas/persona realmente empleadas en formación , simulacros y emergencias (h)	0,000	0,000	0,000	3562,500	0,000	0,000	0,000	3984,000
Total de horas/persona previstas en formación , simulacros y emergencias (h)	0,000	0,000	0,000	3729,500	0,000	0,000	0,000	4254,500
E2	90,545	90,545	90,545	93,763	93,763	93,763	93,763	94,520

subir

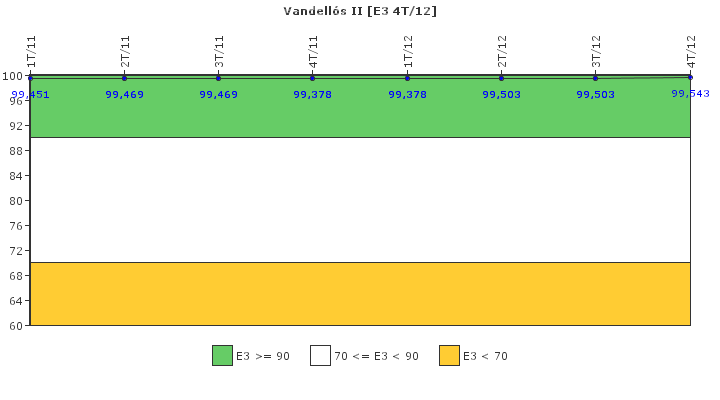

Instalaciones, equipos y medios (E3)

Vandellós II: Instalaciones, equipos y medios

Instalaciones, equipos y medios	1T/11	2T/11	3T/11	4T/11	1T/12	2T/12	3T/12	4T/12
Numero de verificaciones reales con resultado aceptable (N)	0	1655	0	1639	0	1684	0	1558
Número de verificaciones previstas (N)	0	1659	0	1649	0	1694	0	1564
E3	99,451	99,469	99,469	99,378	99,378	99,503	99,503	99,543

subir

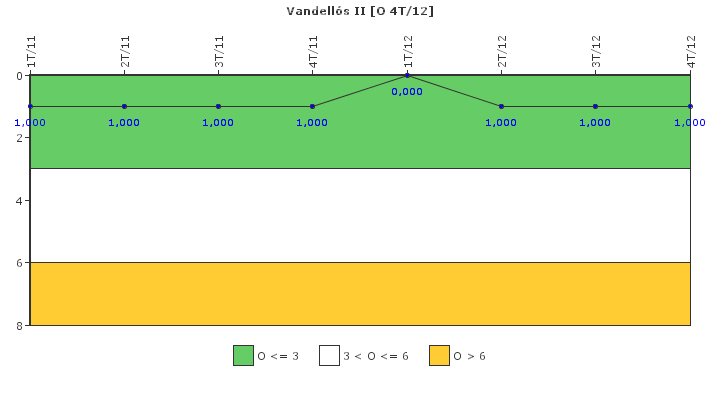

Efectividad del control de la exposición ocupacional (O)

Vandellós II: Efectividad del control de la exposición ocupacional

Efectividad del control de la exposición ocupacional	1T/12	2T/12	3T/12	4T/12
Número de ocurrencias en zonas de permanencia reglamentadas (N)	0	1	0	0
Número de ocurrencias en zonas de acceso prohibido (N)	0	0	0	0
Número de exposiciones no planificadas (N)	0	0	0	0
O	0,000	1,000	1,000	1,000

subir

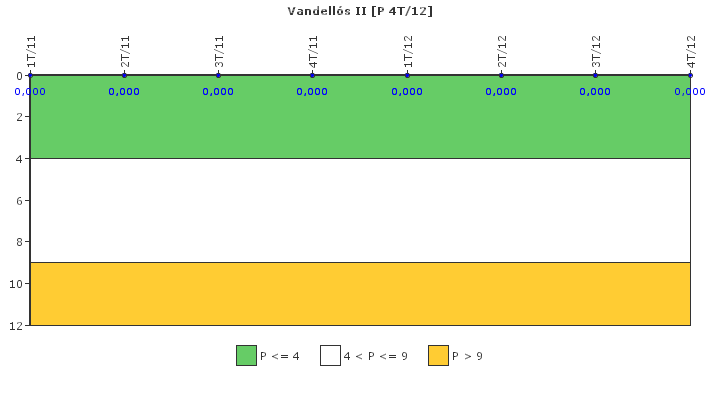

Control de efluentes radiactivos (P)

Vandellós II: Control de efluentes radiactivos

Control de efluentes radiactivos	1T/12	2T/12	3T/12	4T/12
Número de casos de incumplimiento de la dosis mensual (N)	0	0	0	0
¿Superada la dosis acumulada de 100μS los últimos doce meses?	No	No	No	No
Número de liberaciones incontroladas (N)	0	0	0	0
P	0,000	0,000	0,000	0,000
