Indicadores de Vandellos II (Trimestre 4 año 2014)

Para ver las gráficas de evolución de los indicadores, pulse sobre éstos en el diagrama.

Sucesos iniciadores	Sistemas de mitigación	Integridad de barreras	Preparación para emergencias	Protección radiológica ocupacional	Protección radiológica del público
Paradas instantáneas no programadas [V]	Fallos funcionales de los sistemas de seguridad [V]	Actividad del sistema refrigerante [V]	Respuesta ante emergencias [V]	Efectividad del control de la exposición ocupacional [V]	Control de efluentes radiactivos [V]
Cambios de potencia no programados [V]	IFSM (Generadores Diesel) [V]*	Fugas del sistema refrigerante [V]	Organización de emergencia [V]
Disparos con complicaciones [V]	IFSM (Inyección de alta presión) [V]*		Instalaciones, equipos y medios [V]
	IFSM (Agua de alimentación auxiliar) [V]*
	IFSM (Extracción de calor residual) [V]*
	IFSM (Agua de refrigeración) [V]*

(*) El color resultante corresponde al valor calculado en el trimestre anterior. Los datos del indicador IFSM se entregan retrasados un trimestre

Indicadores de Vandellós II (Trimestre 4 año 2014)

Sucesos iniciadores

Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico (I1)
imagen

Cambios de potencia no programados por cada 7000 horas de reactor crítico (I3)
imagen

Disparos con complicaciones (I4)

Sistemas de mitigación

Fallos funcionales de los sistemas de seguridad (M2)
imagen

IFSM (Generadores Diesel) (M1GD)
imagen

IFSM (Inyección de alta presión) (M1HPIS)
imagen

IFSM (Agua de alimentación auxiliar) (M1AFW)
imagen

IFSM (Extracción de calor residual) (M1RHR)
imagen

IFSM (Agua de refrigeración) (M1CCW/ESW)

Integridad de barreras

Actividad específica del sistema de refrigerante del reactor (B1)
imagen

Fugas del sistema de refrigerante del reactor (B2)

Preparación para emergencias

Respuesta ante situaciones de emergencia y simulacros (E1)
imagen

Organización de emergencia (E2)
imagen

Instalaciones, equipos y medios (E3)

Protección radiológica ocupacional

Efectividad del control de la exposición ocupacional (O)

Protección radiológica del público

Control de efluentes radiactivos (P)

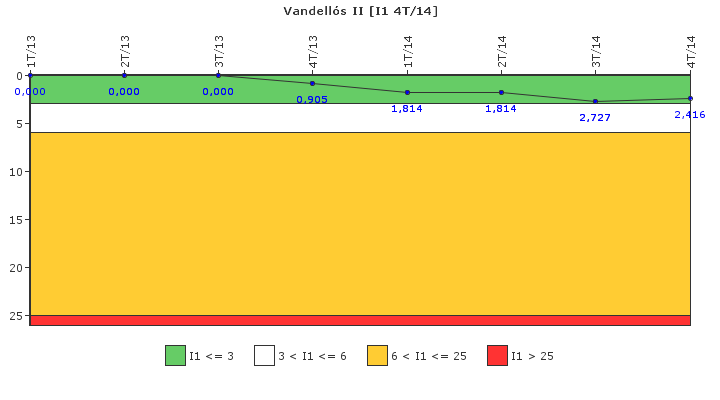

Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico (I1)

Vandellós II: Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico

Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico	1T/14	2T/14	3T/14	4T/14
Número de paradas no programadas (N)	1	0	1	1
Número de horas crítico (h)	2142,370	2184,000	2193,230	2173,100
I1	1,814	1,814	2,727	2,416

subir

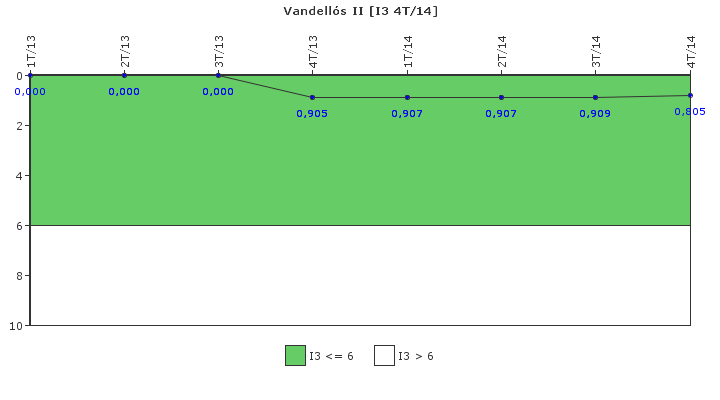

Cambios de potencia no programados por cada 7000 horas de reactor crítico (I3)

Vandellós II: Cambios de potencia no programados por cada 7000 horas de reactor crítico

Cambios de potencia no programados por cada 7000 horas de reactor crítico	1T/14	2T/14	3T/14	4T/14
Número de cambios de potencia (N)	0	0	0	1
Número de horas crítico (h)	2142,370	2184,000	2193,230	2173,100
I3	0,907	0,907	0,909	0,805

subir

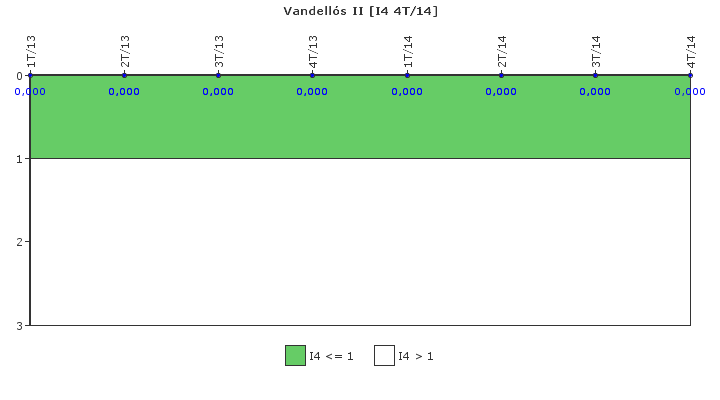

Disparos con complicaciones (I4)

Vandellós II: Disparos con complicaciones

Disparos con complicaciones	1T/14	2T/14	3T/14	4T/14
Número de disparos con complicaciones (N)	0	0	0	0
I4	0,000	0,000	0,000	0,000

subir

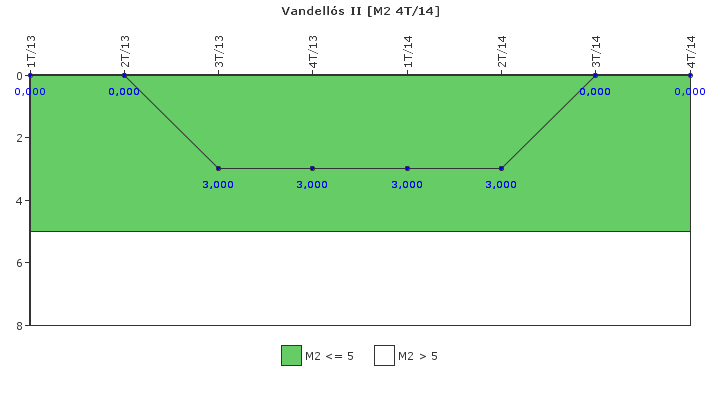

Fallos funcionales de los sistemas de seguridad (M2)

Vandellós II: Fallos funcionales de los sistemas de seguridad

Fallos funcionales de los sistemas de seguridad	1T/14	2T/14	3T/14	4T/14
Fallos funcionales de sistemas de seguridad (N)	0	0	0	0
M2	3,000	3,000	0,000	0,000

subir

IFSM (Generadores Diesel) (M1GD)

IFSM (Generadores Diesel)	2T/12	3T/12	4T/12	1T/13	2T/13	3T/13	4T/13	1T/14	2T/14	3T/14	4T/14
Número de horas crítico (h)	1320,000	1977,630	2209,000	2159,000	2184,000	2208,000	1181,780	2142,370	2184,000	2193,230	2173,100
Indice de Indisponibilidad (UAI) (1/año)	-9,68E-8	-1,008E-7	-1,012E-7	-2,015E-8	-1,844E-8	-1,844E-8	5,74E-8	7,624E-8	2,48E-8	1,805E-8	-
Indice de Fiabilidad (URI) (1/año)	-3,141E-7	-2,9E-7	-2,729E-7	-2,774E-7	-2,793E-7	-9,764E-7	-1,591E-6	-1,004E-6	-2,758E-8	-3,058E-8	-
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	-
M1GD	-4,109E-7	-3,908E-7	-3,742E-7	-2,975E-7	-2,978E-7	-9,948E-7	-1,534E-6	-9,274E-7	-2,779E-9	-1,254E-8	-

Observaciones
Los datos del IFSM se entregan retrasados un trimestre

subir

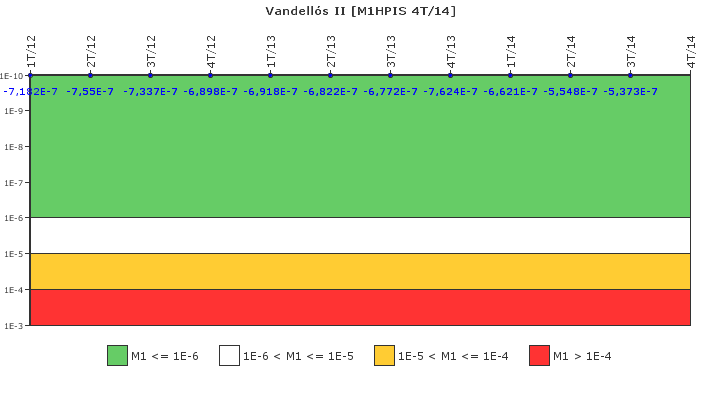

IFSM (Inyección de alta presión) (M1HPIS)

Vandellós II: IFSM (Inyección de alta presión)

IFSM (Inyección de alta presión)	2T/12	3T/12	4T/12	1T/13	2T/13	3T/13	4T/13	1T/14	2T/14	3T/14	4T/14
Número de horas crítico (h)	1320,000	1977,630	2209,000	2159,000	2184,000	2208,000	1181,780	2142,370	2184,000	2193,230	2173,100
Indice de Indisponibilidad (UAI) (1/año)	-2,246E-7	-2,247E-7	-1,881E-7	-1,889E-7	-1,843E-7	-1,843E-7	-1,823E-7	-1,851E-7	-1,755E-7	-1,755E-7	-
Indice de Fiabilidad (URI) (1/año)	-5,304E-7	-5,091E-7	-5,017E-7	-5,029E-7	-4,98E-7	-4,929E-7	-5,802E-7	-4,77E-7	-3,792E-7	-3,618E-7	-
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	-
M1HPIS	-7,55E-7	-7,337E-7	-6,898E-7	-6,918E-7	-6,822E-7	-6,772E-7	-7,624E-7	-6,621E-7	-5,548E-7	-5,373E-7	-

Observaciones
Los datos del IFSM se entregan retrasados un trimestre

subir

IFSM (Agua de alimentación auxiliar) (M1AFW)

Vandellós II: IFSM (Agua de alimentación auxiliar)

IFSM (Agua de alimentación auxiliar)	2T/12	3T/12	4T/12	1T/13	2T/13	3T/13	4T/13	1T/14	2T/14	3T/14	4T/14
Número de horas crítico (h)	1320,000	1977,630	2209,000	2159,000	2184,000	2208,000	1181,780	2142,370	2184,000	2193,230	2173,100
Indice de Indisponibilidad (UAI) (1/año)	-6,695E-7	-6,697E-7	-6,798E-7	-6,798E-7	-6,798E-7	-6,798E-7	-6,156E-7	-5,928E-7	-2,105E-7	-2,036E-7	-
Indice de Fiabilidad (URI) (1/año)	-1,253E-6	-1,252E-6	-1,251E-6	-1,24E-6	-1,24E-6	-1,24E-6	-1,34E-6	-1,409E-6	-5,265E-7	-4,104E-7	-
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	-
M1AFW	-1,923E-6	-1,922E-6	-1,93E-6	-1,92E-6	-1,92E-6	-1,92E-6	-1,956E-6	-2,002E-6	-7,369E-7	-6,141E-7	-

Observaciones
Los datos del IFSM se entregan retrasados un trimestre

subir

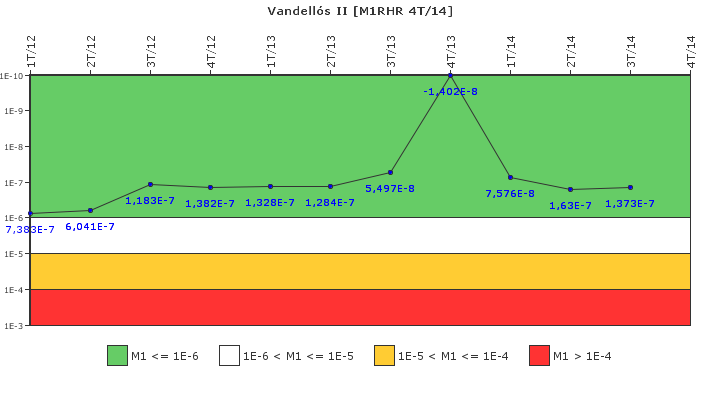

IFSM (Extracción de calor residual) (M1RHR)

Vandellós II: IFSM (Extracción de calor residual)

IFSM (Extracción de calor residual)	2T/12	3T/12	4T/12	1T/13	2T/13	3T/13	4T/13	1T/14	2T/14	3T/14	4T/14
Número de horas crítico (h)	1320,000	1977,630	2209,000	2159,000	2184,000	2208,000	1181,780	2142,370	2184,000	2193,230	2173,100
Indice de Indisponibilidad (UAI) (1/año)	4,706E-8	4,426E-8	5,92E-8	5,662E-8	5,662E-8	7,406E-8	8,368E-8	7,407E-8	3,498E-8	9,225E-10	-
Indice de Fiabilidad (URI) (1/año)	5,571E-7	7,402E-8	7,896E-8	7,619E-8	7,182E-8	-1,909E-8	-9,77E-8	1,693E-9	1,281E-7	1,364E-7	-
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	-
M1RHR	6,041E-7	1,183E-7	1,382E-7	1,328E-7	1,284E-7	5,497E-8	-1,402E-8	7,576E-8	1,63E-7	1,373E-7	-

Observaciones
Los datos del IFSM se entregan retrasados un trimestre

subir

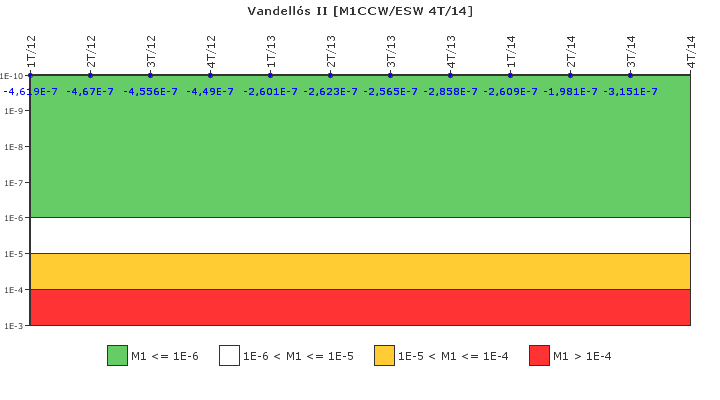

IFSM (Agua de refrigeración) (M1CCW/ESW)

Vandellós II: IFSM (Agua de refrigeración)

IFSM (Agua de refrigeración)	2T/12	3T/12	4T/12	1T/13	2T/13	3T/13	4T/13	1T/14	2T/14	3T/14	4T/14
Número de horas crítico (h)	1320,000	1977,630	2209,000	2159,000	2184,000	2208,000	1181,780	2142,370	2184,000	2193,230	2173,100
Indice de Indisponibilidad (UAI) (1/año)	1,922E-7	1,877E-7	1,872E-7	1,835E-7	1,835E-7	1,835E-7	1,919E-7	1,802E-7	-5,804E-9	-1,278E-7	-
Indice de Fiabilidad (URI) (1/año)	-6,592E-7	-6,433E-7	-6,362E-7	-4,437E-7	-4,458E-7	-4,4E-7	-4,777E-7	-4,41E-7	-1,923E-7	-1,873E-7	-
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	-
M1CCW/ESW	-4,67E-7	-4,556E-7	-4,49E-7	-2,601E-7	-2,623E-7	-2,565E-7	-2,858E-7	-2,609E-7	-1,981E-7	-3,151E-7	-

Observaciones
Los datos del IFSM se entregan retrasados un trimestre

subir

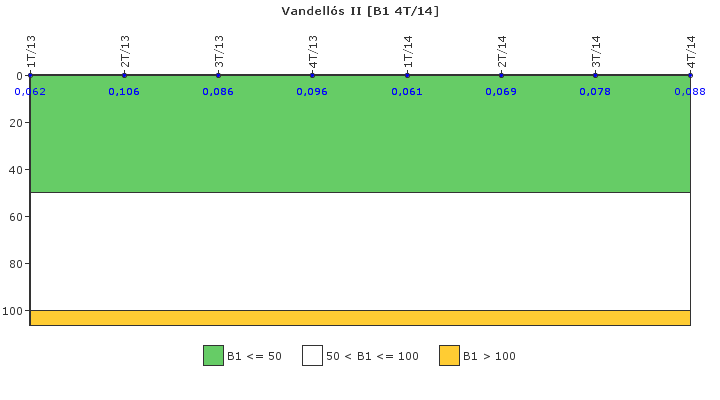

Actividad específica del sistema de refrigerante del reactor (B1)

Vandellós II: Actividad específica del sistema de refrigerante del reactor

Actividad específica del sistema de refrigerante del reactor	1T/14	2T/14	3T/14	4T/14
Valor máximo de actividad del sistema de refrigerante del reactor (Bq/kg)	2,26E4	2,56E4	2,88E4	3,24E4
Límite de las especificaciones técnicas (Bq/kg)	3,7E7	3,7E7	3,7E7	3,7E7
B1	0,061	0,069	0,078	0,088

subir

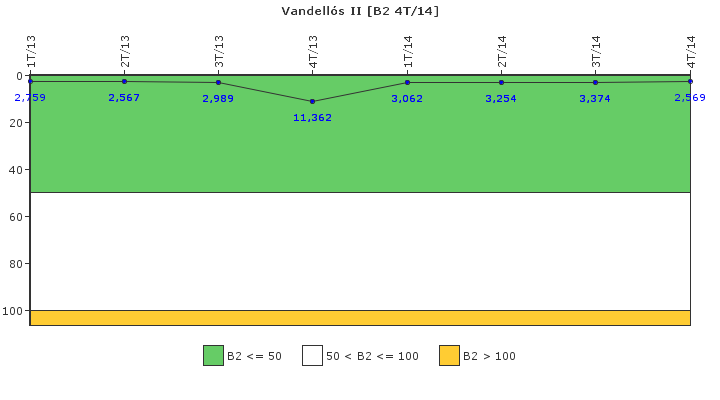

Fugas del sistema de refrigerante del reactor (B2)

Vandellós II: Fugas del sistema de refrigerante del reactor

Fugas del sistema de refrigerante del reactor	1T/14	2T/14	3T/14	4T/14
Valor máximo de fugas del sistema de refrigerante del reactor (l/h)	69,500	73,860	76,600	58,320
Límite de las especificaciones técnicas (l/h)	2270,000	2270,000	2270,000	2270,000
B2	3,062	3,254	3,374	2,569

subir

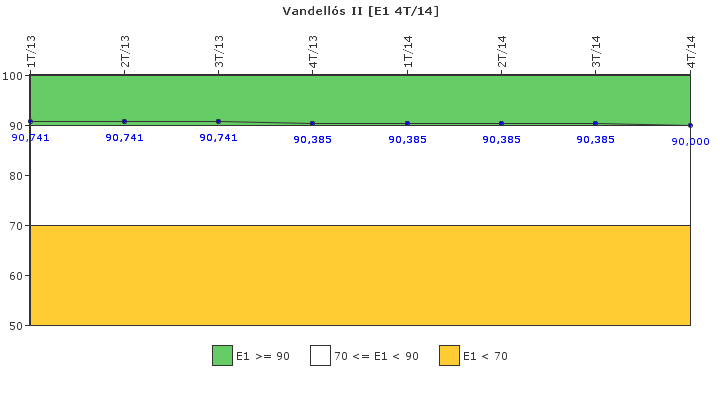

Respuesta ante situaciones de emergencia y simulacros (E1)

Vandellós II: Respuesta ante situaciones de emergencia y simulacros

Respuesta ante situaciones de emergencia y simulacros	1T/13	2T/13	3T/13	4T/13	1T/14	2T/14	3T/14	4T/14
Número de notificaciones realizadas correctamente y en plazo (N)	0	0	0	21	0	0	0	33
Número de notificaciones previstas (N)	0	0	0	22	0	0	0	38
E1	90,741	90,741	90,741	90,385	90,385	90,385	90,385	90,000

subir

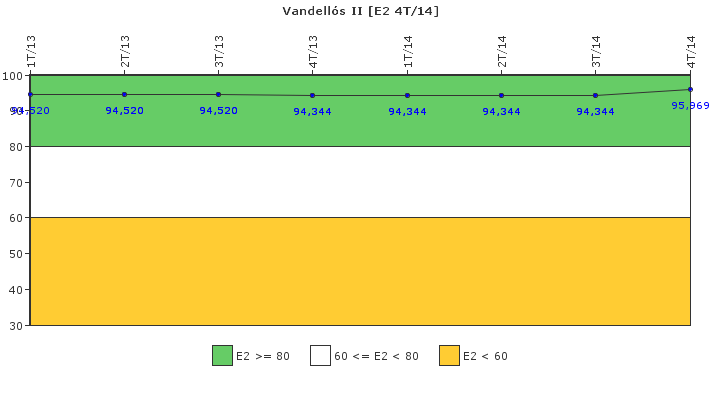

Organización de emergencia (E2)

Vandellós II: Organización de emergencia

Organización de emergencia	1T/13	2T/13	3T/13	4T/13	1T/14	2T/14	3T/14	4T/14
Total de horas/persona previstas en formación , simulacros y emergencias (h)	0,000	0,000	0,000	4771,500	0,000	0,000	0,000	5076,900
Total de horas/persona realmente empleadas en formación , simulacros y emergencias (h)	0,000	0,000	0,000	4531,500	0,000	0,000	0,000	4919,900
E2	94,520	94,520	94,520	94,344	94,344	94,344	94,344	95,969

subir

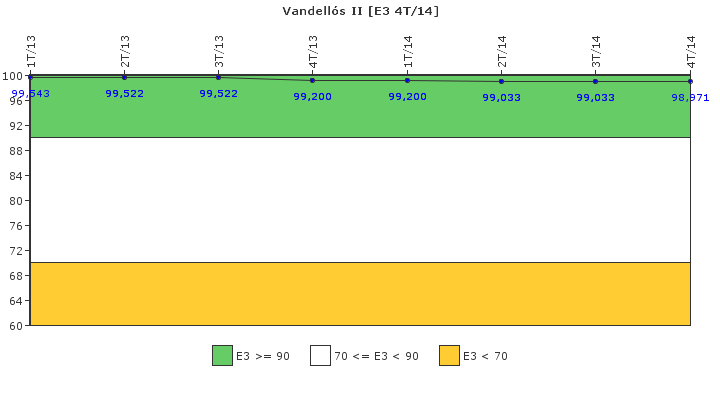

Instalaciones, equipos y medios (E3)

Vandellós II: Instalaciones, equipos y medios

Instalaciones, equipos y medios	1T/13	2T/13	3T/13	4T/13	1T/14	2T/14	3T/14	4T/14
Numero de verificaciones reales con resultado aceptable (N)	0	1572	0	1632	0	1691	0	1841
Número de verificaciones previstas (N)	0	1577	0	1663	0	1712	0	1854
E3	99,543	99,522	99,522	99,200	99,200	99,033	99,033	98,971

subir

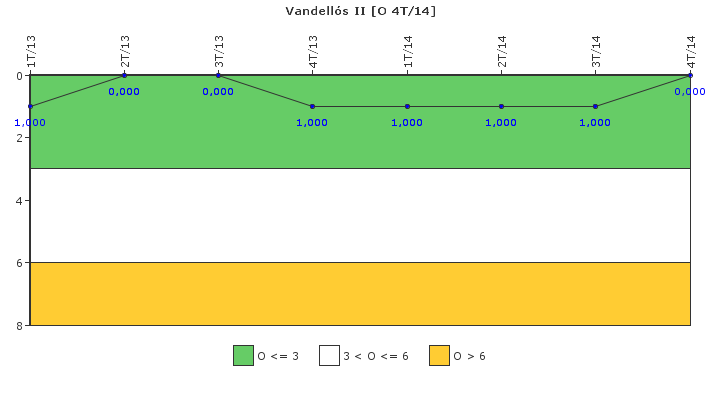

Efectividad del control de la exposición ocupacional (O)

Vandellós II: Efectividad del control de la exposición ocupacional

Efectividad del control de la exposición ocupacional	1T/14	2T/14	3T/14	4T/14
Número de ocurrencias en zonas de permanencia reglamentadas (N)	0	0	0	0
Número de ocurrencias en zonas de acceso prohibido (N)	0	0	0	0
Número de exposiciones no planificadas (N)	0	0	0	0
O	1,000	1,000	1,000	0,000

subir

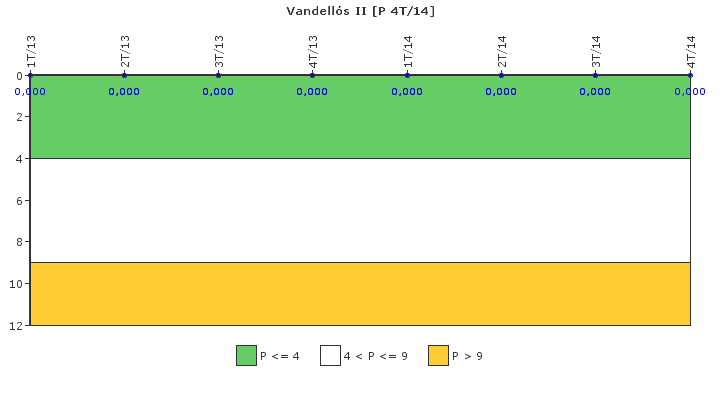

Control de efluentes radiactivos (P)

Vandellós II: Control de efluentes radiactivos

Control de efluentes radiactivos	1T/14	2T/14	3T/14	4T/14
Número de casos de incumplimiento de la dosis mensual (N)	0	0	0	0
¿Superada la dosis acumulada de 100μS los últimos doce meses?	No	No	No	No
Número de liberaciones incontroladas (N)	0	0	0	0
P	0,000	0,000	0,000	0,000

subir
