Indicadores

Indicadores de (Trimestre 2 año 2015)

Para ver las gráficas de evolución de los indicadores, pulse sobre éstos en el diagrama.

Sucesos iniciadores	Sistemas de mitigación	Integridad de barreras	Preparación para emergencias	Protección radiológica ocupacional	Protección radiológica del público
Paradas instantáneas no programadas [-]*	Fallos funcionales de los sistemas de seguridad [-]*	Actividad del sistema refrigerante [-]*	Respuesta ante emergencias [V]	Efectividad del control de la exposición ocupacional [V]	Control de efluentes radiactivos [V]
Cambios de potencia no programados [-]*	IFSM (Generadores Diesel) [-]*	Fugas del sistema refrigerante [-]*	Organización de emergencia [V]
Disparos con complicaciones [-]*	IFSM (Inyección de alta presión (HPCI)) [-]*		Instalaciones, equipos y medios [V]
	IFSM (Condensador de aislamiento) [-]*
	IFSM (Extracción de calor residual) [-]*
	IFSM (Agua de refrigeración) [-]*

(*) El color resultante corresponde al valor calculado en el trimestre anterior. Los datos del indicador IFSM se entregan retrasados un trimestre

Indicadores de S.M.Garoña (Trimestre 2 año 2015)

Sucesos iniciadores

Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico (I1)
imagen

Cambios de potencia no programados por cada 7000 horas de reactor crítico (I3)
imagen

Disparos con complicaciones (I4)

Sistemas de mitigación

Fallos funcionales de los sistemas de seguridad (M2)
imagen

IFSM (Generadores Diesel) (M1GD)
imagen

IFSM (Inyección de alta presión (HPCI)) (M1HPCI)
imagen

IFSM (Condensador de aislamiento) (M1IC)
imagen

IFSM (Extracción de calor residual) (M1LPCI)
imagen

IFSM (Agua de refrigeración) (M1SW/LPCI)

Integridad de barreras

Actividad específica del sistema de refrigerante del reactor (B1)
imagen

Fugas del sistema de refrigerante del reactor (B2)

Preparación para emergencias

Respuesta ante situaciones de emergencia y simulacros (E1)
imagen

Organización de emergencia (E2)
imagen

Instalaciones, equipos y medios (E3)

Protección radiológica ocupacional

Efectividad del control de la exposición ocupacional (O)

Protección radiológica del público

Control de efluentes radiactivos (P)

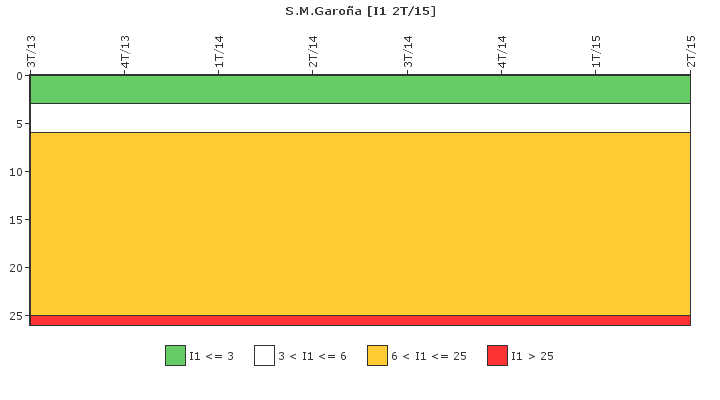

Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico (I1)

S.M.Garoña: Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico

Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico	3T/14	4T/14	1T/15	2T/15
Número de paradas no programadas (N)	-	-	-	-
Número de horas crítico (h)	-	-	-	-
I1	-	-	-	-

Observaciones
N/A.

subir

Cambios de potencia no programados por cada 7000 horas de reactor crítico (I3)

S.M.Garoña: Cambios de potencia no programados por cada 7000 horas de reactor crítico

Cambios de potencia no programados por cada 7000 horas de reactor crítico	3T/14	4T/14	1T/15	2T/15
Número de cambios de potencia (N)	-	-	-	-
Número de horas crítico (h)	-	-	-	-
I3	-	-	-	-

Observaciones
N/A.

subir

Disparos con complicaciones (I4)

Disparos con complicaciones	3T/14	4T/14	1T/15	2T/15
Número de disparos con complicaciones (N)	-	-	-	-
I4	-	-	-	-

Observaciones
N/A.

subir

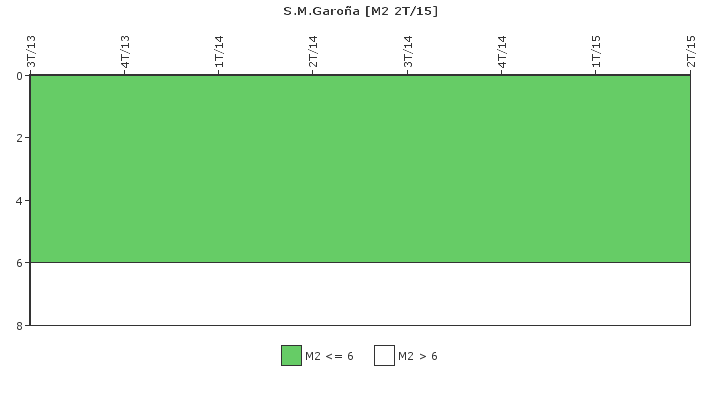

Fallos funcionales de los sistemas de seguridad (M2)

S.M.Garoña: Fallos funcionales de los sistemas de seguridad

Fallos funcionales de los sistemas de seguridad	3T/14	4T/14	1T/15	2T/15
Fallos funcionales de sistemas de seguridad (N)	-	-	-	-
M2	-	-	-	-

Observaciones
N/A.

subir

IFSM (Generadores Diesel) (M1GD)

IFSM (Generadores Diesel)	4T/12	1T/13	2T/13	3T/13	4T/13	1T/14	2T/14	3T/14	4T/14	1T/15	2T/15
Número de horas crítico (h)	1850,580	0,000	-	0,000	-	0,000	-	-	-	-	-
Indice de Indisponibilidad (UAI) (1/año)	-2,098E-8	-	-	-	-	-	-	-	-	-	-
Indice de Fiabilidad (URI) (1/año)	5,429E-8	-	-	-	-	-	-	-	-	-	-
¿Se aplicó ajuste de límites de funcionamiento?	No	-	-	-	-	-	-	-	-	-	-
M1GD	3,331E-8	-	-	-	-	-	-	-	-	-	-

Observaciones
N/A.

subir

IFSM (Inyección de alta presión (HPCI)) (M1HPCI)

S.M.Garoña: IFSM (Inyección de alta presión (HPCI))

IFSM (Inyección de alta presión (HPCI))	4T/12	1T/13	2T/13	3T/13	4T/13	1T/14	2T/14	3T/14	4T/14	1T/15	2T/15
Número de horas crítico (h)	1850,580	0,000	-	0,000	-	0,000	-	-	-	-	-
Indice de Indisponibilidad (UAI) (1/año)	-1,861E-9	-	-	-	-	-	-	-	-	-	-
Indice de Fiabilidad (URI) (1/año)	-1,177E-8	-	-	-	-	-	-	-	-	-	-
¿Se aplicó ajuste de límites de funcionamiento?	No	-	-	-	-	-	-	-	-	-	-
M1HPCI	-1,363E-8	-	-	-	-	-	-	-	-	-	-

Observaciones
N/A.

subir

IFSM (Condensador de aislamiento) (M1IC)

S.M.Garoña: IFSM (Condensador de aislamiento)

IFSM (Condensador de aislamiento)	4T/12	1T/13	2T/13	3T/13	4T/13	1T/14	2T/14	3T/14	4T/14	1T/15	2T/15
Número de horas crítico (h)	1850,580	0,000	-	0,000	-	0,000	-	-	-	-	-
Indice de Indisponibilidad (UAI) (1/año)	-5,931E-8	-	-	-	-	-	-	-	-	-	-
Indice de Fiabilidad (URI) (1/año)	-2,588E-9	-	-	-	-	-	-	-	-	-	-
¿Se aplicó ajuste de límites de funcionamiento?	No	-	-	-	-	-	-	-	-	-	-
M1IC	-6,19E-8	-	-	-	-	-	-	-	-	-	-

Observaciones
N/A.

subir

IFSM (Extracción de calor residual) (M1LPCI)

S.M.Garoña: IFSM (Extracción de calor residual)

IFSM (Extracción de calor residual)	4T/12	1T/13	2T/13	3T/13	4T/13	1T/14	2T/14	3T/14	4T/14	1T/15	2T/15
Número de horas crítico (h)	1850,580	0,000	-	0,000	-	0,000	-	-	-	-	-
Indice de Indisponibilidad (UAI) (1/año)	-3,375E-8	-	-	-	-	-	-	-	-	-	-
Indice de Fiabilidad (URI) (1/año)	-1,088E-8	-	-	-	-	-	-	-	-	-	-
¿Se aplicó ajuste de límites de funcionamiento?	No	-	-	-	-	-	-	-	-	-	-
M1LPCI	-4,463E-8	-	-	-	-	-	-	-	-	-	-

Observaciones
N/A.

subir

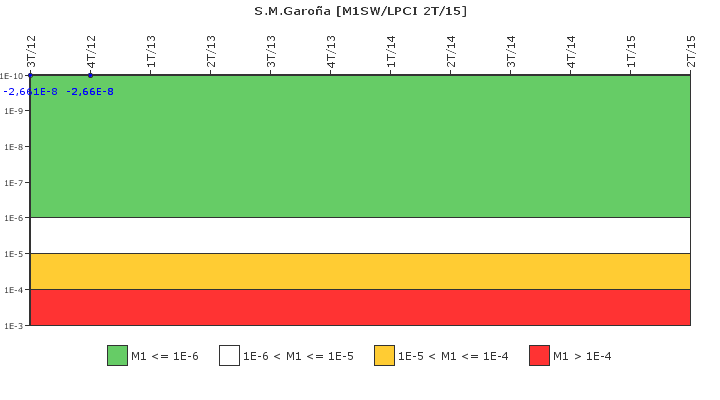

IFSM (Agua de refrigeración) (M1SW/LPCI)

S.M.Garoña: IFSM (Agua de refrigeración)

IFSM (Agua de refrigeración)	4T/12	1T/13	2T/13	3T/13	4T/13	1T/14	2T/14	3T/14	4T/14	1T/15	2T/15
Número de horas crítico (h)	1850,580	0,000	-	0,000	-	0,000	-	-	-	-	-
Indice de Indisponibilidad (UAI) (1/año)	-2,483E-8	-	-	-	-	-	-	-	-	-	-
Indice de Fiabilidad (URI) (1/año)	-1,764E-9	-	-	-	-	-	-	-	-	-	-
¿Se aplicó ajuste de límites de funcionamiento?	No	-	-	-	-	-	-	-	-	-	-
M1SW/LPCI	-2,66E-8	-	-	-	-	-	-	-	-	-	-

Observaciones
N/A.

subir

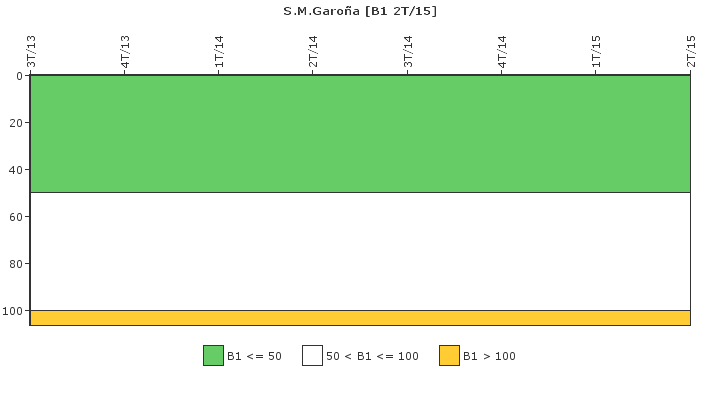

Actividad específica del sistema de refrigerante del reactor (B1)

S.M.Garoña: Actividad específica del sistema de refrigerante del reactor

Actividad específica del sistema de refrigerante del reactor	3T/14	4T/14	1T/15	2T/15
Valor máximo de actividad del sistema de refrigerante del reactor (μCi/g)	-	-	-	-
Límite de las especificaciones técnicas (μCi/g)	-	-	-	-
B1	-	-	-	-

Observaciones
N/A.

subir

Fugas del sistema de refrigerante del reactor (B2)

S.M.Garoña: Fugas del sistema de refrigerante del reactor

Fugas del sistema de refrigerante del reactor	3T/14	4T/14	1T/15	2T/15
Valor máximo de fugas del sistema de refrigerante del reactor (l/min)	-	-	-	-
Límite de las especificaciones técnicas (l/min)	-	-	-	-
B2	-	-	-	-

Observaciones
N/A.

subir

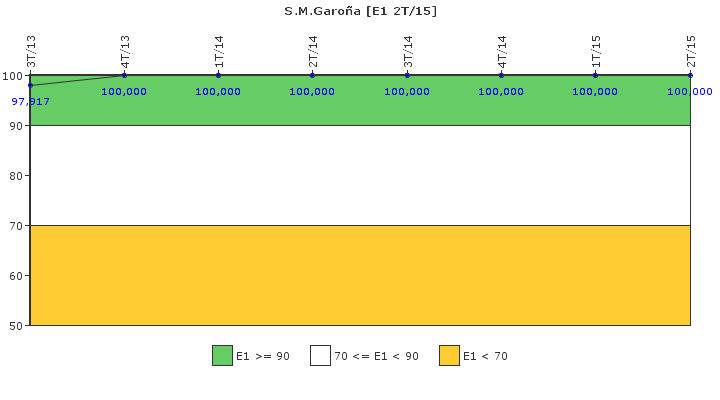

Respuesta ante situaciones de emergencia y simulacros (E1)

S.M.Garoña: Respuesta ante situaciones de emergencia y simulacros

Respuesta ante situaciones de emergencia y simulacros	3T/13	4T/13	1T/14	2T/14	3T/14	4T/14	1T/15	2T/15
Número de notificaciones realizadas correctamente y en plazo (N)	0	26	0	0	0	22	0	0
Número de notificaciones previstas (N)	0	26	0	0	0	22	0	0
E1	97,917	100,000	100,000	100,000	100,000	100,000	100,000	100,000

subir

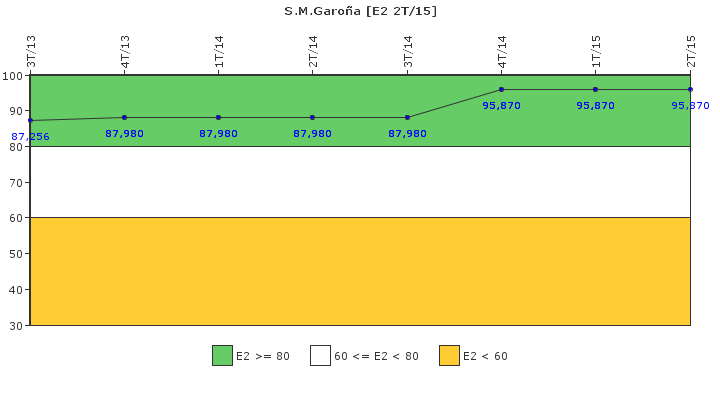

Organización de emergencia (E2)

Organización de emergencia	3T/13	4T/13	1T/14	2T/14	3T/14	4T/14	1T/15	2T/15
Total de horas/persona previstas en formación , simulacros y emergencias (h)	0,000	1568,500	0,000	0,000	0,000	1180,000	0,000	0,000
Total de horas/persona realmente empleadas en formación , simulacros y emergencias (h)	0,000	1467,000	0,000	0,000	0,000	1168,000	0,000	0,000
E2	87,256	87,980	87,980	87,980	87,980	95,870	95,870	95,870

subir

Instalaciones, equipos y medios (E3)

S.M.Garoña: Instalaciones, equipos y medios

Instalaciones, equipos y medios	3T/13	4T/13	1T/14	2T/14	3T/14	4T/14	1T/15	2T/15
Numero de verificaciones reales con resultado aceptable (N)	0	221	0	227	0	227	0	224
Número de verificaciones previstas (N)	0	227	0	231	0	230	0	229
E3	98,902	98,567	98,567	98,463	98,463	98,357	98,357	98,037

subir

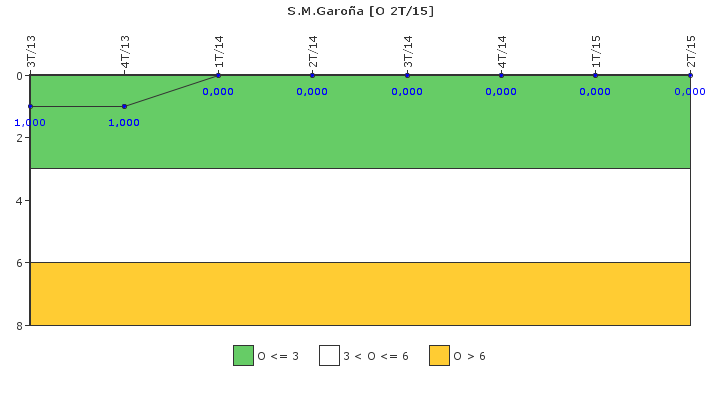

Efectividad del control de la exposición ocupacional (O)

S.M.Garoña: Efectividad del control de la exposición ocupacional

Efectividad del control de la exposición ocupacional	3T/14	4T/14	1T/15	2T/15
Número de ocurrencias en zonas de permanencia reglamentadas (N)	0	0	0	0
Número de ocurrencias en zonas de acceso prohibido (N)	0	0	0	0
Número de exposiciones no planificadas (N)	0	0	0	0
O	0,000	0,000	0,000	0,000

subir

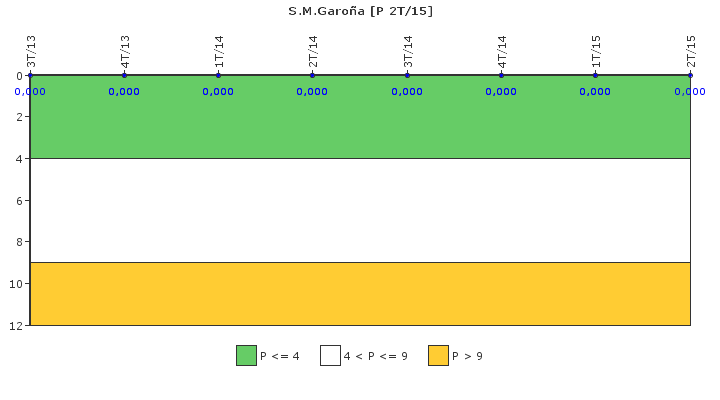

Control de efluentes radiactivos (P)

S.M.Garoña: Control de efluentes radiactivos

Control de efluentes radiactivos	3T/14	4T/14	1T/15	2T/15
Número de casos de incumplimiento de la dosis mensual (N)	0	0	0	0
¿Superada la dosis acumulada de 100μS los últimos doce meses?	No	No	No	No
Número de liberaciones incontroladas (N)	0	0	0	0
P	0,000	0,000	0,000	0,000

subir
