Indicadores de Trillo (Trimestre 2 año 2023)

Para ver las gráficas de evolución de los indicadores, pulse sobre éstos en el diagrama.

Sucesos iniciadores	Sistemas de mitigación	Integridad de barreras	Preparación para emergencias	Protección radiológica ocupacional	Protección radiológica del público
Paradas instantáneas no programadas [V]	Fallos funcionales de los sistemas de seguridad [V]	Actividad del sistema refrigerante [V]	Respuesta ante emergencias [V]	Efectividad del control de la exposición ocupacional [V]	Control de efluentes radiactivos [V]
Cambios de potencia no programados [V]	IFSM (Generadores Diesel) [V]	Fugas del sistema refrigerante [V]	Organización de emergencia [V]
Disparos con complicaciones [V]	IFSM (Inyección de alta presión) [V]		Instalaciones, equipos y medios [V]
	IFSM (Extracción de calor residual) [V]
	IFSM (Agua de alimentación auxiliar) [V]
	IFSM (Agua de refrigeración) [V]

Indicadores de Trillo (Trimestre 2 año 2023)

Sucesos iniciadores

imagen

Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico (I1)
imagen

imagen

Cambios de potencia no programados por cada 7000 horas de reactor crítico (I3)
imagen

imagen

Disparos con complicaciones (I4)

Sistemas de mitigación

imagen

Fallos funcionales de los sistemas de seguridad (M2)
imagen

imagen

IFSM (Generadores Diesel) (M1GD)
imagen

imagen

IFSM (Inyección de alta presión) (M1THap)
imagen

imagen

IFSM (Extracción de calor residual) (M1THbp)
imagen

imagen

IFSM (Agua de alimentación auxiliar) (M1RR/RS)
imagen

imagen

IFSM (Agua de refrigeración) (M1TF/VE)

Integridad de barreras

imagen

Actividad específica del sistema de refrigerante del reactor (B1)
imagen

imagen

Fugas del sistema de refrigerante del reactor (B2)

Preparación para emergencias

imagen

Respuesta ante situaciones de emergencia y simulacros (E1)
imagen

imagen

Organización de emergencia (E2)
imagen

imagen

Instalaciones, equipos y medios (E3)

Protección radiológica ocupacional

imagen

Efectividad del control de la exposición ocupacional (O)

Protección radiológica del público

imagen

Control de efluentes radiactivos (P)

Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico (I1)

Trillo: Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico

Paradas instantáneas del reactor no programadas por cada 7000 horas con el reactor crítico	3T/22	4T/22	1T/23	2T/23
Número de paradas no programadas (N)	0	0	0	0
Número de horas crítico (h)	2208,000	2209,000	2159,000	1474,800
I1	0,000	0,000	0,000	0,000

subir

Cambios de potencia no programados por cada 7000 horas de reactor crítico (I3)

Trillo: Cambios de potencia no programados por cada 7000 horas de reactor crítico

Cambios de potencia no programados por cada 7000 horas de reactor crítico	3T/22	4T/22	1T/23	2T/23
Número de cambios de potencia (N)	1	0	0	0
Número de horas crítico (h)	2208,000	2209,000	2159,000	1474,800
I3	0,882	0,882	0,882	0,869

subir

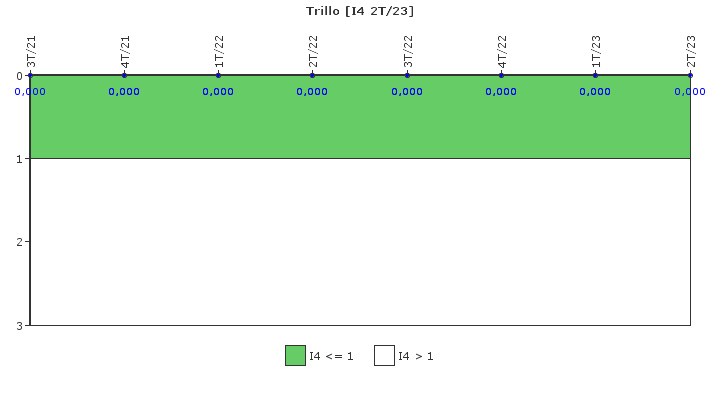

Disparos con complicaciones (I4)

Trillo: Disparos con complicaciones

Disparos con complicaciones	3T/22	4T/22	1T/23	2T/23
Número de disparos con complicaciones (N)	0	0	0	0
I4	0,000	0,000	0,000	0,000

subir

Fallos funcionales de los sistemas de seguridad (M2)

Trillo: Fallos funcionales de los sistemas de seguridad

Fallos funcionales de los sistemas de seguridad	3T/22	4T/22	1T/23	2T/23
Fallos funcionales de sistemas de seguridad (N)	0	0	0	0
M2	0,000	0,000	0,000	0,000

subir

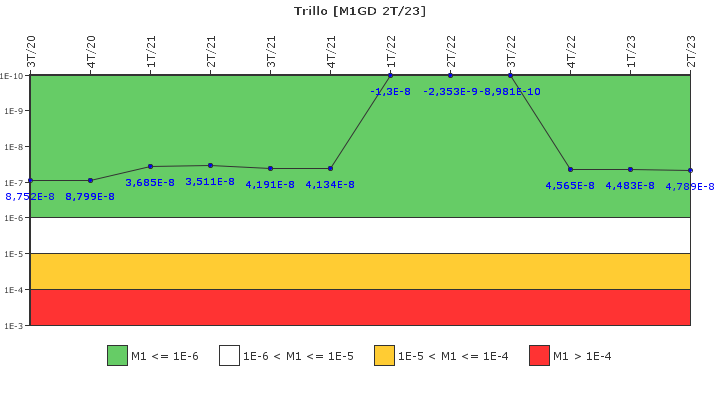

IFSM (Generadores Diesel) (M1GD)

Trillo: IFSM (Generadores Diesel)

IFSM (Generadores Diesel)	4T/20	1T/21	2T/21	3T/21	4T/21	1T/22	2T/22	3T/22	4T/22	1T/23	2T/23
Número de horas crítico (h)	2209,000	1907,100	1269,500	2208,000	2209,000	2159,000	1363,700	2208,000	2209,000	2159,000	1474,800
Indice de Indisponibilidad (UAI) (1/año)	4,424E-9	4,611E-9	4,535E-9	7,348E-9	6,881E-9	1,497E-9	1,957E-9	2,215E-9	5,477E-9	6,972E-9	6,749E-9
Indice de Fiabilidad (URI) (1/año)	8,356E-8	3,224E-8	3,057E-8	3,456E-8	3,446E-8	-1,45E-8	-4,311E-9	-3,114E-9	4,017E-8	3,786E-8	4,114E-8
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	No
M1GD	8,799E-8	3,685E-8	3,511E-8	4,191E-8	4,134E-8	-1,3E-8	-2,353E-9	-8,981E-10	4,565E-8	4,483E-8	4,789E-8

subir

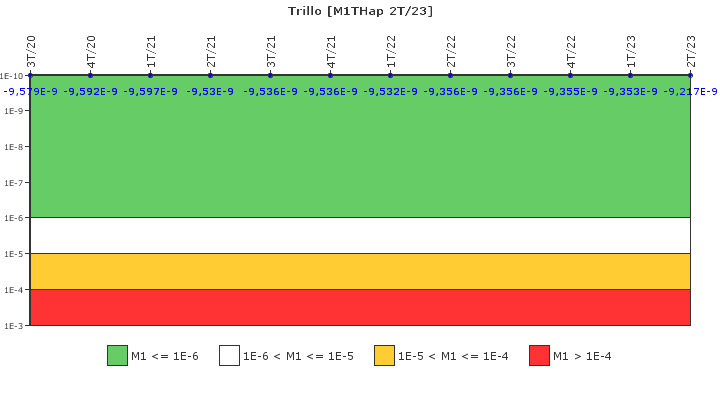

IFSM (Inyección de alta presión) (M1THap)

Trillo: IFSM (Inyección de alta presión)

IFSM (Inyección de alta presión)	4T/20	1T/21	2T/21	3T/21	4T/21	1T/22	2T/22	3T/22	4T/22	1T/23	2T/23
Número de horas crítico (h)	2209,000	1907,100	1269,500	2208,000	2209,000	2159,000	1363,700	2208,000	2209,000	2159,000	1474,800
Indice de Indisponibilidad (UAI) (1/año)	-7,957E-10	-7,957E-10	-7,642E-10	-7,642E-10	-7,642E-10	-7,642E-10	-7,421E-10	-7,421E-10	-7,421E-10	-7,421E-10	-7,206E-10
Indice de Fiabilidad (URI) (1/año)	-8,797E-9	-8,802E-9	-8,765E-9	-8,772E-9	-8,772E-9	-8,768E-9	-8,614E-9	-8,614E-9	-8,613E-9	-8,611E-9	-8,496E-9
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	No
M1THap	-9,592E-9	-9,597E-9	-9,53E-9	-9,536E-9	-9,536E-9	-9,532E-9	-9,356E-9	-9,356E-9	-9,355E-9	-9,353E-9	-9,217E-9

subir

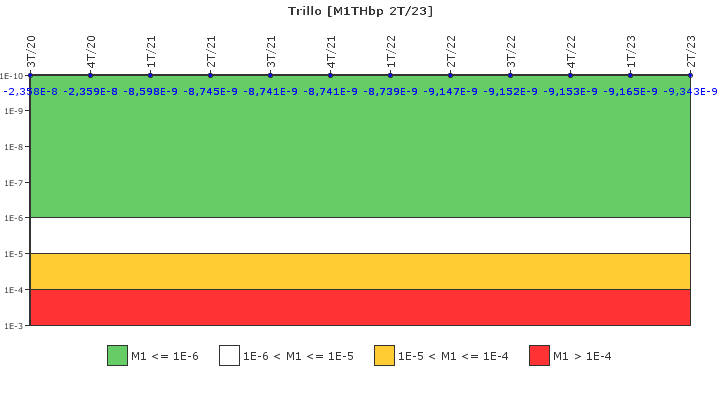

IFSM (Extracción de calor residual) (M1THbp)

Trillo: IFSM (Extracción de calor residual)

IFSM (Extracción de calor residual)	4T/20	1T/21	2T/21	3T/21	4T/21	1T/22	2T/22	3T/22	4T/22	1T/23	2T/23
Número de horas crítico (h)	2209,000	1907,100	1269,500	2208,000	2209,000	2159,000	1363,700	2208,000	2209,000	2159,000	1474,800
Indice de Indisponibilidad (UAI) (1/año)	-5,518E-10	-5,515E-10	-5,072E-10	-5,072E-10	-5,072E-10	-5,072E-10	-5,059E-10	-5,059E-10	-5,059E-10	-5,109E-10	-4,961E-10
Indice de Fiabilidad (URI) (1/año)	-2,304E-8	-8,047E-9	-8,238E-9	-8,233E-9	-8,233E-9	-8,232E-9	-8,641E-9	-8,646E-9	-8,647E-9	-8,654E-9	-8,847E-9
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	No
M1THbp	-2,359E-8	-8,598E-9	-8,745E-9	-8,741E-9	-8,741E-9	-8,739E-9	-9,147E-9	-9,152E-9	-9,153E-9	-9,165E-9	-9,343E-9

subir

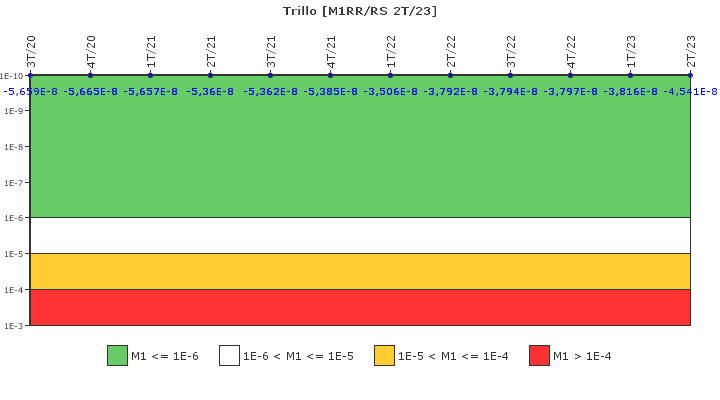

IFSM (Agua de alimentación auxiliar) (M1RR/RS)

Trillo: IFSM (Agua de alimentación auxiliar)

IFSM (Agua de alimentación auxiliar)	4T/20	1T/21	2T/21	3T/21	4T/21	1T/22	2T/22	3T/22	4T/22	1T/23	2T/23
Número de horas crítico (h)	2209,000	1907,100	1269,500	2208,000	2209,000	2159,000	1363,700	2208,000	2209,000	2159,000	1474,800
Indice de Indisponibilidad (UAI) (1/año)	-2,738E-9	-2,733E-9	-2,56E-9	-2,56E-9	-2,997E-9	-2,997E-9	-2,544E-9	-2,544E-9	-2,544E-9	-2,544E-9	-2,802E-9
Indice de Fiabilidad (URI) (1/año)	-5,391E-8	-5,383E-8	-5,104E-8	-5,106E-8	-5,085E-8	-3,206E-8	-3,538E-8	-3,539E-8	-3,542E-8	-3,562E-8	-4,26E-8
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	No
M1RR/RS	-5,665E-8	-5,657E-8	-5,36E-8	-5,362E-8	-5,385E-8	-3,506E-8	-3,792E-8	-3,794E-8	-3,797E-8	-3,816E-8	-4,541E-8

subir

IFSM (Agua de refrigeración) (M1TF/VE)

Trillo: IFSM (Agua de refrigeración)

IFSM (Agua de refrigeración)	4T/20	1T/21	2T/21	3T/21	4T/21	1T/22	2T/22	3T/22	4T/22	1T/23	2T/23
Número de horas crítico (h)	2209,000	1907,100	1269,500	2208,000	2209,000	2159,000	1363,700	2208,000	2209,000	2159,000	1474,800
Indice de Indisponibilidad (UAI) (1/año)	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000
Indice de Fiabilidad (URI) (1/año)	-2,879E-9	-2,465E-9	-1,277E-9	-1,278E-9	-1,28E-9	-1,28E-9	-1,071E-9	-1,07E-9	-1,07E-9	-1,075E-9	-1,391E-9
¿Se aplicó ajuste de límites de funcionamiento?	No	No	No	No	No	No	No	No	No	No	No
M1TF/VE	-2,879E-9	-2,465E-9	-1,277E-9	-1,278E-9	-1,28E-9	-1,28E-9	-1,071E-9	-1,07E-9	-1,07E-9	-1,075E-9	-1,391E-9

subir

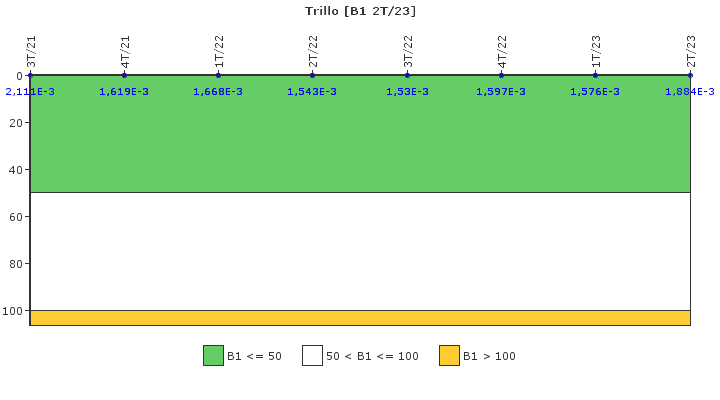

Actividad específica del sistema de refrigerante del reactor (B1)

Trillo: Actividad específica del sistema de refrigerante del reactor

Actividad específica del sistema de refrigerante del reactor	3T/22	4T/22	1T/23	2T/23
Valor máximo de actividad del sistema de refrigerante del reactor (Bq/g)	0,566	0,591	0,583	0,697
Límite de las especificaciones técnicas (Bq/g)	3,7E4	3,7E4	3,7E4	3,7E4
B1	1,53E-3	1,597E-3	1,576E-3	1,884E-3

subir

Fugas del sistema de refrigerante del reactor (B2)

Trillo: Fugas del sistema de refrigerante del reactor

Fugas del sistema de refrigerante del reactor	3T/22	4T/22	1T/23	2T/23
Valor máximo de fugas del sistema de refrigerante del reactor (kg/s)	0,039	0,044	0,047	0,050
Límite de las especificaciones técnicas (kg/s)	0,642	0,642	0,642	0,642
B2	6,146	6,854	7,305	7,815

subir

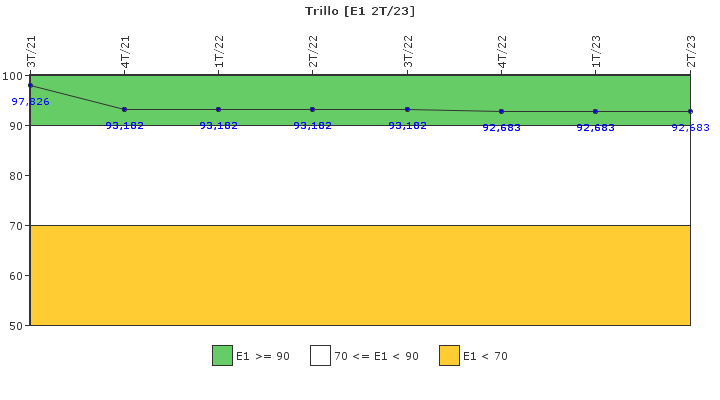

Respuesta ante situaciones de emergencia y simulacros (E1)

Trillo: Respuesta ante situaciones de emergencia y simulacros

Respuesta ante situaciones de emergencia y simulacros	3T/21	4T/21	1T/22	2T/22	3T/22	4T/22	1T/23	2T/23
Número de notificaciones realizadas correctamente y en plazo (N)	0	22	0	0	0	16	0	0
Número de notificaciones previstas (N)	0	25	0	0	0	16	0	0
E1	97,826	93,182	93,182	93,182	93,182	92,683	92,683	92,683

subir

Organización de emergencia (E2)

Trillo: Organización de emergencia

Organización de emergencia	3T/21	4T/21	1T/22	2T/22	3T/22	4T/22	1T/23	2T/23
Total de horas/persona previstas en formación , simulacros y emergencias (h)	0,000	7168,433	0,000	0,000	0,000	7382,550	0,000	0,000
Total de horas/persona realmente empleadas en formación , simulacros y emergencias (h)	0,000	6856,850	0,000	0,000	0,000	7244,050	0,000	0,000
E2	98,333	97,008	97,008	97,008	97,008	96,907	96,907	96,907

subir

Instalaciones, equipos y medios (E3)

Trillo: Instalaciones, equipos y medios

Instalaciones, equipos y medios	3T/21	4T/21	1T/22	2T/22	3T/22	4T/22	1T/23	2T/23
Numero de verificaciones reales con resultado aceptable (N)	0	3039	0	4689	0	5344	0	4633
Número de verificaciones previstas (N)	0	3045	0	4715	0	5389	0	4691
E3	99,899	99,885	99,885	99,756	99,756	99,527	99,527	99,243

subir

Efectividad del control de la exposición ocupacional (O)

Trillo: Efectividad del control de la exposición ocupacional

Efectividad del control de la exposición ocupacional	3T/22	4T/22	1T/23	2T/23
Número de ocurrencias en zonas de permanencia reglamentadas (N)	0	0	0	0
Número de ocurrencias en zonas de acceso prohibido (N)	0	0	0	0
Número de exposiciones no planificadas (N)	0	0	0	0
O	0,000	0,000	0,000	0,000

subir

Control de efluentes radiactivos (P)

Trillo: Control de efluentes radiactivos

Control de efluentes radiactivos	3T/22	4T/22	1T/23	2T/23
Número de casos de incumplimiento de la dosis mensual (N)	0	0	0	0
¿Superada la dosis acumulada de 100μS los últimos doce meses?	No	No	No	No
Número de liberaciones incontroladas (N)	0	0	0	0
P	0,000	0,000	0,000	0,000

subir
